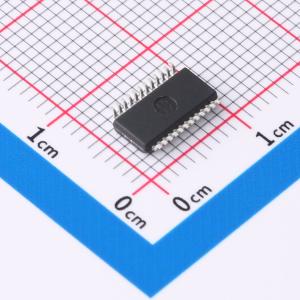

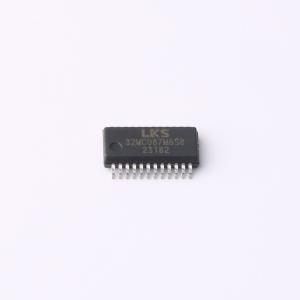

温馨提醒：图片仅供参考，商品以实物为准
LKS32MC087M6S8
32位内核电机控制专用处理器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是32位主流MCU，适用于电机控制应用。具有高可靠性、高集成度、小封装尺寸，可节省BOM成本；集成4通道高速运算放大器和2通道比较器，满足不同系统拓扑的电流采样需求；高速运算放大器集成过压保护电路，支持以最简单的电路拓扑对MOSFET电阻进行直流采样；通过专有技术，ADC和高速运算放大器可良好协作，能处理更宽的电流动态范围，同时确保高速小电流和低速大电流的采样精度；控制电路简单高效，抗干扰能力强，稳定可靠；支持IEC/UL60730功能安全认证。
- 品牌名称
- LINKOSEMI(凌鸥创芯)
- 商品型号
- LKS32MC087M6S8
- 商品编号
- C919620
- 商品封装
- SSOP-24L
- 包装方式
- 编带
- 商品毛重
- 0.1825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU最大主频 | 96MHz | |
| 程序存储容量 | 32KB | |
| ADC(位数) | 12bit |
| 属性 | 参数值 | |
|---|---|---|
| DAC(位数) | 12bit | |
| 工作电压 | 2.2V~5.5V | |
| 功能特性 | 看门狗复位；内置通用定时器；内置温度传感器；外部管脚复位(NRST)；集成LDO |
商品概述
LKS32MC08X系列MCU是32位内核的面向电机控制应用的专用处理器，集成了常用电机控制系统所需要的所有模块。它具有96MHz 32位Cortex - M0内核，集成自主指令集电机控制专用DSP，有超低功耗休眠模式，MCU低功耗休眠电流10uA，具备工业级工作温度范围和超强抗静电及群脉冲能力。工作范围为2.2V~5.5V电源供电（B版本芯片3.0V~5.5V电源供电），内部集成1个LDO为数字部分电路供电，工作温度-40~105°C。时钟方面，内置4MHz高精度RC时钟，在-40~105°C范围内精度在±1%之内，内置低速32KHz低速时钟供低功耗模式使用，可外挂4MHz外部晶振，内部PLL可提供最高96MHz时钟。外设模块包括两路UART、一路SPI（支持主从模式）、一路IIC（支持主从模式）、一路CAN（部分型号不带CAN）、2个通用16位Timer、2个通用32位Timer、电机控制专用PWM模块、Hall信号专用接口、硬件看门狗等。模拟模块集成1路12bit SAR ADC、4路运算放大器、两路比较器、12bit DAC数模转换器、内置±2°C温度传感器、内置1.2V 0.8%精度电压基准源等。该MCU高可靠性、高集成度，最终产品体积小、节约BOM成本，适用于有感BLDC/无感BLDC/有感FOC/无感FOC及步进电机、永磁同步、异步电机等控制系统，还支持IEC/UL60730功能安全认证。
商品特性
- 96MHz 32位Cortex - M0内核，集成自主指令集电机控制专用DSP
- 超低功耗休眠模式，MCU低功耗休眠电流10uA
- 工业级工作温度范围
- 超强抗静电和群脉冲能力
- 内置4MHz高精度RC时钟，-40~105°C范围内精度在±1%之内
- 内置低速32KHz低速时钟，供低功耗模式使用
- 可外挂4MHz外部晶振
- 内部PLL可提供最高96MHz时钟
- 两路UART
- 一路SPI，支持主从模式
- 一路IIC，支持主从模式
- 一路CAN（部分型号不带CAN）
- 2个通用16位Timer，支持捕捉和边沿对齐PWM功能
- 2个通用32位Timer，支持捕捉和边沿对齐PWM功能，支持正交编码输入，CW/CCW输入，脉冲 + 符号输入
- 电机控制专用PWM模块，支持8路PWM输出，独立死区控制
- Hall信号专用接口，支持测速、去抖功能
- 硬件看门狗
- 最多4组16bit GPIO，部分GPIO可作为系统唤醒源和外部中断源输入
- 集成1路12bit SAR ADC，同步双采样，3Msps采样及转换速率，最多支持13通道
- 集成4路运算放大器，可设置为差分PGA模式
- 集成两路比较器，可设置滞回模式
- 集成12bit DAC数模转换器
- 内置±2°C温度传感器
- 内置1.2V 0.8%精度电压基准源
- 内置1路低功耗LDO和电源监测电路
- 集成高精度、低温飘高频RC时钟
- 集成晶体起振电路
- 高可靠性、高集成度，最终产品体积小、节约BOM成本
- 内部集成4路高速运放和两路比较器，可满足单电阻/双电阻/三电阻电流采样拓扑架构的不同需求
- 内部高速运放集成高压保护电路，可允许高电压共模信号直接输入芯片，可用最简单的电路拓扑实现MOSFET电阻直接电流采样模式
- 应用专利技术使ADC和高速运放达到最佳配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度
- 整体控制电路简洁高效，抗干扰能力强，稳定可靠
- 单电源供电，确保了系统供电的通用性
- 支持IEC/UL60730功能安全认证
应用领域
- 有感BLDC控制系统
- 无感BLDC控制系统
- 有感FOC控制系统
- 无感FOC控制系统
- 步进电机控制系统
