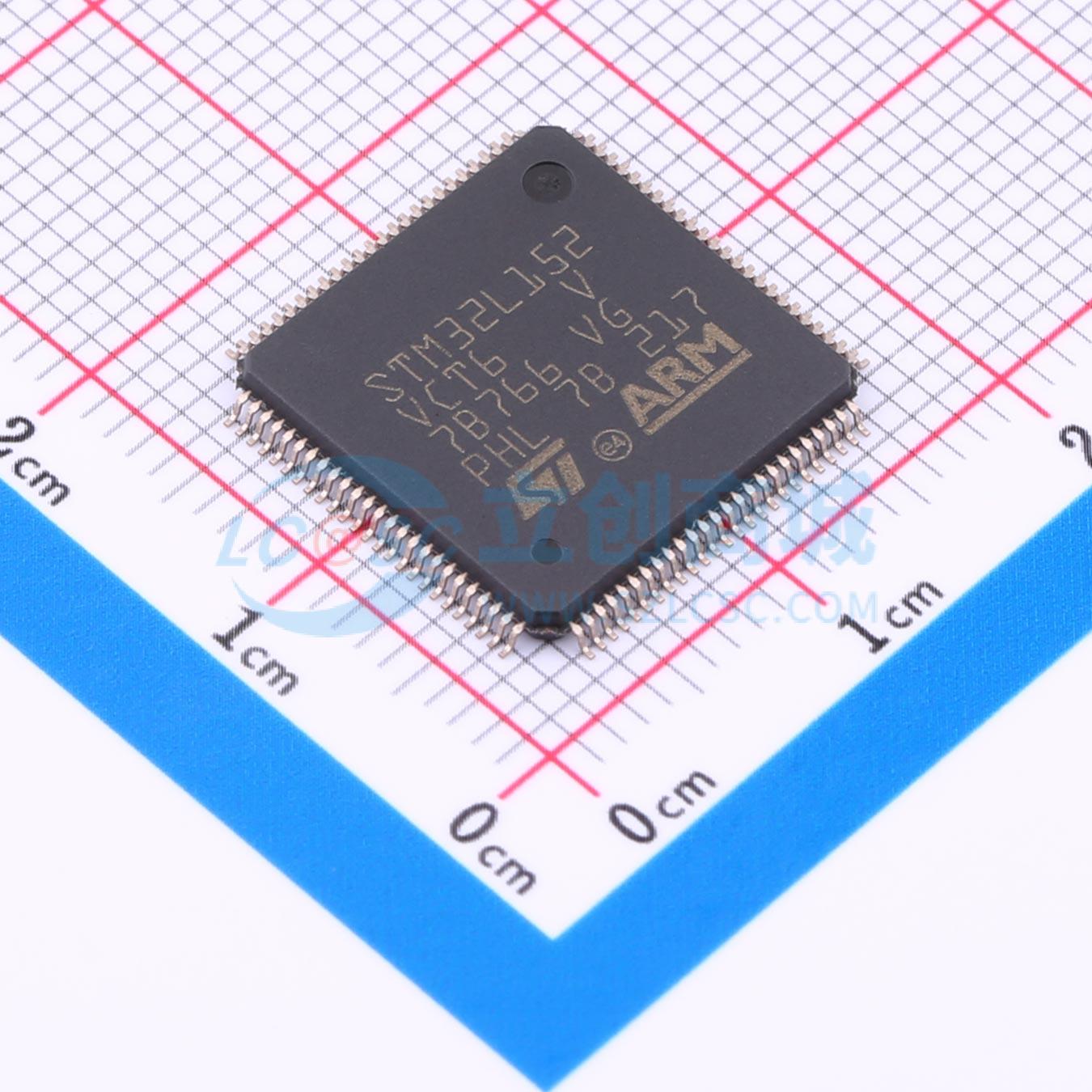

STM32L152VCT6
超低功耗Cortex-M3 MCU，具有256-KB Flash、32 MHz CPU、LCD、USB和3x运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低功耗平台。1.65 V 至 3.6 V 电源。40℃ 至 105℃ 温度范围。0.29 μA 待机模式（3 个唤醒引脚）。1.15 μA 待机模式 + RTC。0.44 μA 停止模式（16 个唤醒线路）。1.4 μA 停止模式 + RTC。8.6 μA 低功耗运行模式
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L152VCT6
- 商品编号
- C915710
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 32KB | |
| EEPROM容量 | 8KB | |
| I/O数量 | 83 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗32位MCU，基于ARM® Cortex®-M3，配备256KB Flash、32KB SRAM、8KB EEPROM，支持LCD、USB、ADC、DAC。
商品特性
- 超低功耗平台：电源电压1.65V至3.6V；工作温度范围-40℃至105℃；待机模式（3个唤醒引脚）功耗0.29μA；待机模式+RTC功耗1.15μA；停止模式（16条唤醒线）功耗0.44μA；停止模式+RTC功耗1.4μA；低功耗运行模式功耗8.6μA；运行模式功耗185μA/MHz；超低I/O泄漏电流10nA；唤醒时间8μs。
- 核心：ARM® Cortex®-M3 32位CPU，频率范围32kHz至32MHz；1.25 DMIPS/MHz（Dhrystone 2.1）；具备内存保护单元。
- 复位和电源管理：低功耗、超安全的BOR（掉电复位），含5个可选阈值；超低功耗POR/PDR；可编程电压检测器（PVD）。
- 时钟源：1至24MHz晶体振荡器；用于RTC的32kHz振荡器（带校准）；高速内部16MHz工厂微调RC（+/-1）；内部低功耗37kHz RC；内部多速低功耗65kHz至4.2MHz PLL（用于CPU时钟和USB 48MHz）。
- 预编程引导加载程序：支持USB和USART。
- 开发支持：支持串行线调试；支持JTAG和跟踪。
- 多达83个快速I/O口（70个I/O口耐受5V），均可映射到16个外部中断向量。
- 封装类型：LQFP100（14×14mm）、LQFP64（10×10mm）、LQFP48（7×7mm）、UFBGA100（7×7mm）、WLCSP63（0.4mm pitch）、UFQFPN48（7×7mm）。
- 存储器：256KB Flash内存（带ECC）；32KB RAM；8KB真EEPROM（带ECC）；128字节备份寄存器。
- LCD驱动（STM32L151xC设备除外）：支持最多8×40段，对比度调节，闪烁模式，升压转换器。
- 丰富的模拟外设（低至1.8V）：2个运算放大器；12位ADC（1Msps，最多25通道）；12位DAC（2通道，带输出缓冲）；2个超低功耗比较器（窗口模式和唤醒能力）。
- DMA控制器：12个通道。
- 9个外设通信接口：1个USB 2.0（内部48MHz PLL）；3个USART；最多8个SPI（2个I2S，3个16Mbit/s）；2个I2C（SMBus/PMBus）。
- 11个定时器：1个32位，6个16位（最多4个IC/OC/PWM通道），2个16位基本定时器，2个看门狗定时器（独立和窗口）。
- 最多23个电容传感通道。
- CRC计算单元，96位ID。
