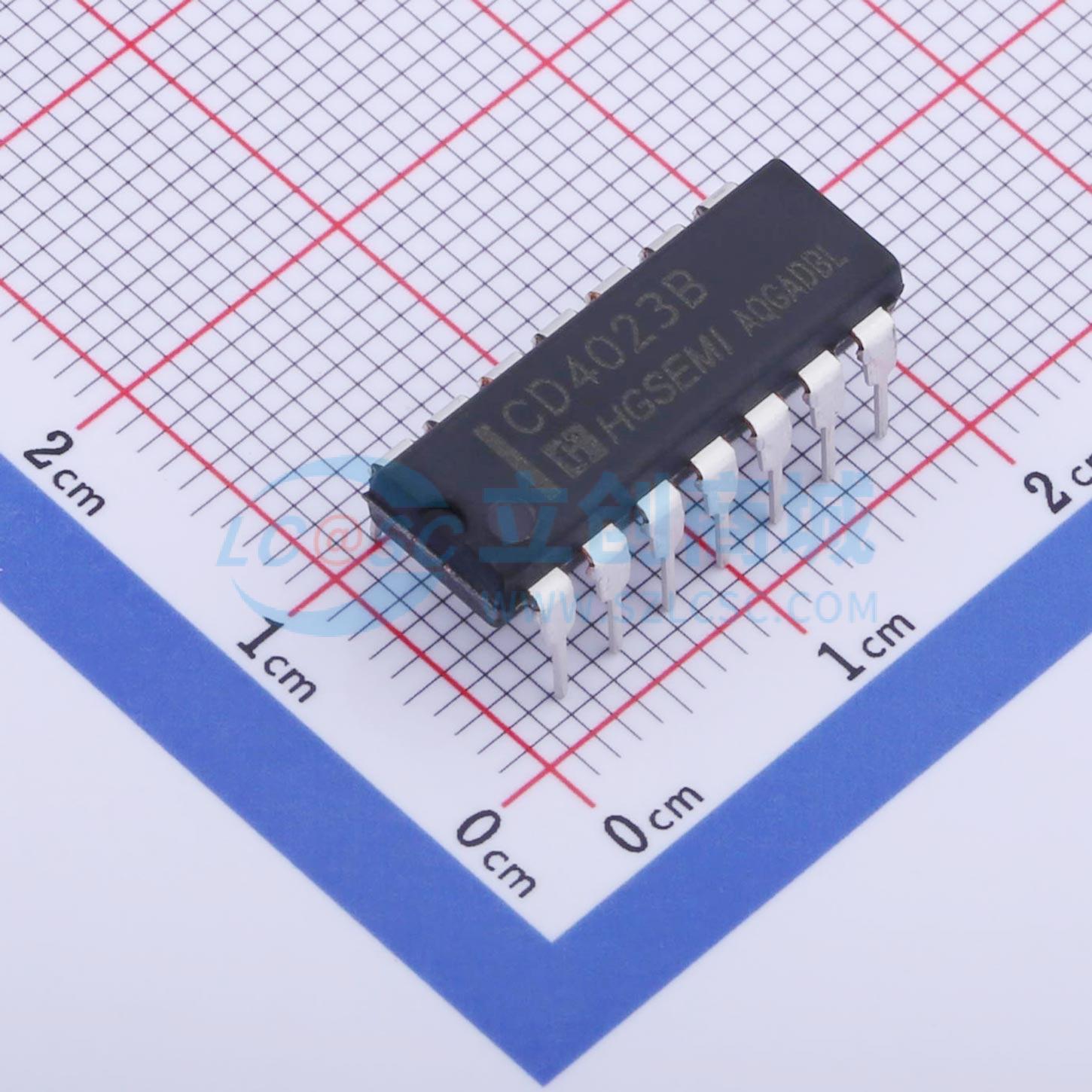

温馨提醒：图片仅供参考，商品以实物为准
CD4023BE
CMOS 三路 3 输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4023B 提供三输入正与非门功能。输出端经过全缓冲处理，具备高抗噪性，且输出阻抗不受信号模式影响
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4023BE
- 商品编号
- C910855
- 商品封装
- DIP-14
- 包装方式
- 盒装
- 商品毛重
- 1.622克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 3 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 50mV；50mV；50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 45ns@15V,50pF | |
| 工作温度 | -40℃~+105℃ | |
| 输入通道数 | 3 |
