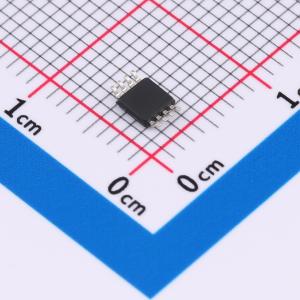

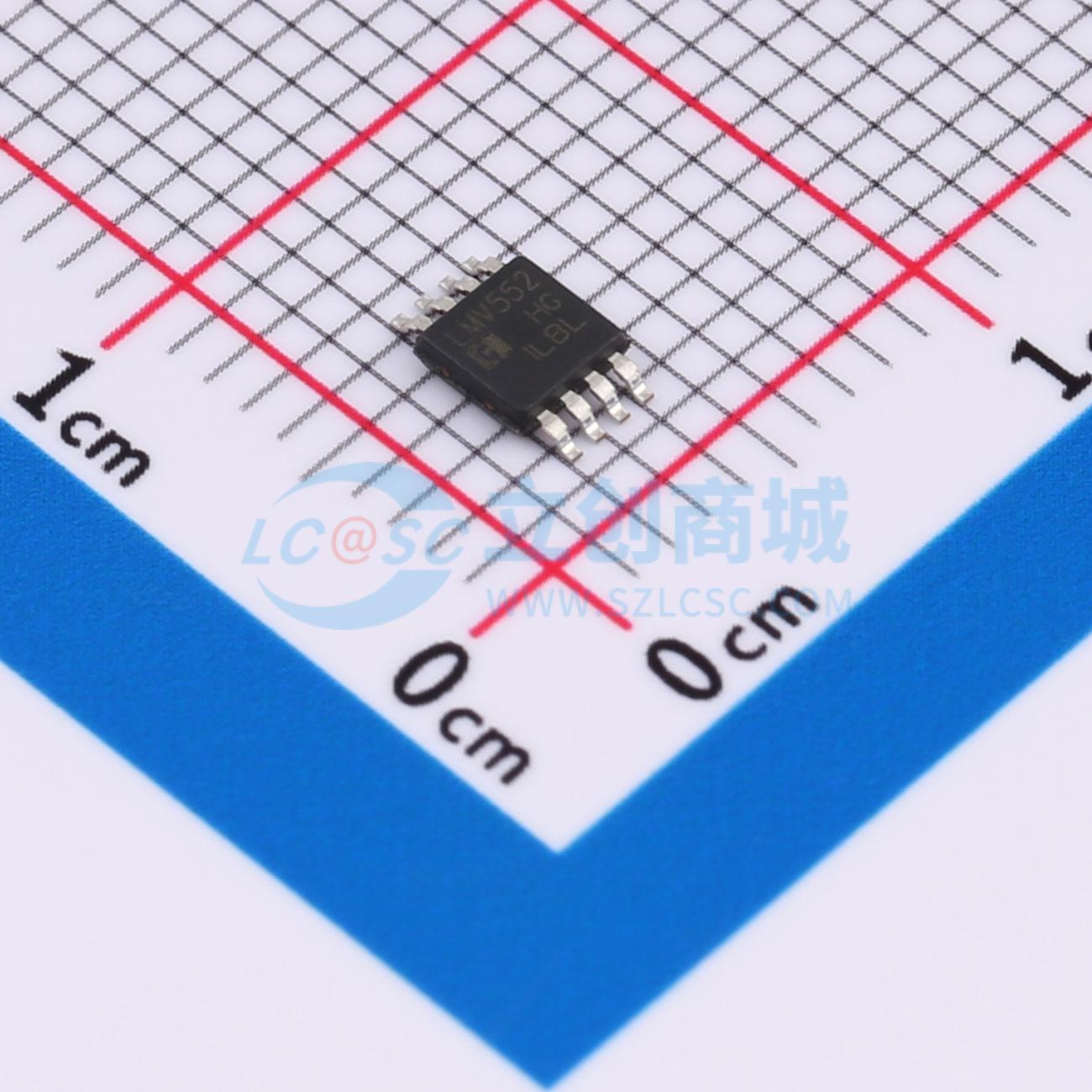

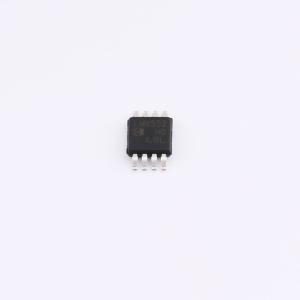

LMV552MM/TR
3MHz CMOS轨到轨输入输出运算放大器
- 描述
- LMV552/24的增益带宽积高达3MHz,压摆率为1.66V/μs,在5V电压下每个放大器的静态电流为250μA。LMV552/24专为在低电压、低噪声系统中实现最佳性能而设计。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LMV552MM/TR
- 商品编号
- C910876
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.193667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 53uV/℃ | |
| 压摆率(SR) | 1.66V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 输入电压噪声密度(eN) | 18nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 250uA | |
| 输出电流 | 49mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.05V~2.75V;-2.75V~-1.05V |
商品概述
LMV552/24具有3MHz的高增益带宽积、1.66V/µs的压摆率,在5V电压下每个放大器的静态电流为250µA。LMV552/24旨在为低电压和低噪声系统提供最佳性能。它们能为重负载提供轨到轨输出摆幅。输入共模电压范围包括地,LMV552/24的最大输入失调电压为3.5mV。它们在扩展工业温度范围(-40℃ ~ +125℃)内有明确的规格。工作电压范围为2.1V ~ 5.5V。LMV552双运放采用环保型SOP - 8和MSOP - 8封装。LMV554四运放采用环保型SOP - 14和TSSOP - 14封装。LMV552/554系列运算放大器是单位增益稳定的,适用于广泛的通用应用。LMV552/554系列封装的小尺寸节省了印刷电路板上的空间,有助于设计更小的电子产品。LMV552/554系列可由2.1V ~ 5.5V单电源或±1.05V ~ ±2.75V双电源供电。为获得最佳性能,单电源工作时应在VDD引脚附近放置一个0.1µF的陶瓷电容。双电源工作时,VDD和VSS电源都应通过单独的0.1µF陶瓷电容接地。LMV552/554系列的低电源电流(每个通道典型值为250µA)有助于延长电池寿命,非常适合电池供电系统。LMV552/554系列在较宽的输入电源电压(2.1V ~ 5.5V)下工作。此外,所有温度规格适用于 - 40℃ ~ +125℃。在整个工作电压范围内,大多数性能保持不变。这些特性确保了在单个锂离子电池的整个使用寿命内都能正常工作。LMV552/554系列的输入共模范围比电源轨超出100mV(VSS - 0.1V ~ VDD + 0.1V),这是通过使用互补输入级实现的。正常工作时,输入应限制在该范围内。轨到轨输出摆幅可在输出端提供最大可能的动态范围,这在低电源电压下工作时尤为重要。LMV552/554系列的输出电压在轻阻性负载(>100kΩ)下通常可摆幅至离电源轨小于2mV,在中等阻性负载(10kΩ)下可摆幅至离电源轨60mV。LMV552/554系列针对带宽和速度进行了优化,而不是用于驱动容性负载。输出电容会在放大器的反馈路径中产生极点,导致过度的峰值和潜在的振荡。如果应用需要处理负载电容,可考虑两种策略:(1)在放大器输出和负载电容之间串联一个小电阻;(2)通过增加整体噪声增益来降低放大器反馈环路的带宽。
商品特性
- 单电源工作电压范围为 +2.1V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积:3MHz(典型值)
- 低输入偏置电流:1pA(典型值)
- 低失调电压:3.5mV(最大值)
- 静态电流:每个放大器250µA(典型值)
- 工作温度:-40°C ~ +125°C
- 小封装:
- LMV552有SOP - 8和MSOP - 8封装
- LMV554有SOP - 14和TSSOP - 14封装
应用领域
- 传感器
- 有源滤波器
- 蜂窝和无绳电话
- 笔记本电脑和个人数字助理
- 音频
- 手持式测试设备
- 电池供电仪器
- A/D转换器
