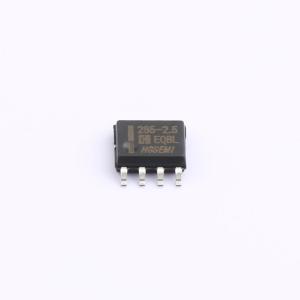

温馨提醒：图片仅供参考，商品以实物为准
LM285M-2.5/TR
微功耗电压基准二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM185 - 2.5/LM285 - 2.5/LM385 - 2.5是微功耗两端带隙电压调节二极管。它们的工作电流范围为20 μA至20 mA，具有极低的动态阻抗和良好的温度稳定性。芯片上的微调功能可实现严格的电压容差
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM285M-2.5/TR
- 商品编号
- C910867
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.307克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 2.5V | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.8% | |
| 温度系数 | 50ppm/℃ | |
| 最小阴极电流调节 | 20uA | |
| 噪声(10Hz-10kHz) | 120uVrms | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM185 - 2.5/LM285 - 2.5/LM385 - 2.5是微功耗两端带隙电压基准二极管。它们的工作电流范围为20 μA至20 mA，具有极低的动态阻抗和良好的温度稳定性。芯片上的微调技术可实现严格的电压容差。由于LM185 - 2.5带隙基准仅使用晶体管和电阻，因此具有低噪声和良好的长期稳定性。
LM185 - 2.5经过精心设计，对容性负载具有出色的耐受性，使其几乎可用于任何基准应用。较宽的动态工作范围使其能够在变化较大的电源下使用，并保持出色的稳压性能。
LM185 - 2.5极低的功耗使其适用于微功耗电路。该电压基准可用于制作便携式仪表、稳压器或通用模拟电路，使电池寿命接近储存寿命。此外，较宽的工作电流范围允许它用公差更严格的器件替代旧的基准源。对于需要1.2V基准的应用，请参考LM185 - 1.2。
商品特性
- ±20 mV（±0.8%）最大初始容差（A级）
- 20 μA至20 mA的工作电流
- 0.6Ω动态阻抗（A级）
- 低温漂系数
- 低电压基准——2.5V
- 也提供1.2V器件和可调器件——分别为LM185 - 1.2系列和LM185系列
应用领域
- 宽输入范围基准源
- 9V电池供电的微功耗基准源
- 微功耗5V基准源
- 微功耗10V基准源
- 精密1 μA至1 mA电流源
- 仪表温度计
- 微功耗热电偶冷端补偿器
- 改善可调稳压器的稳压性能
