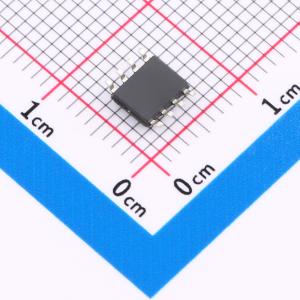

温馨提醒：图片仅供参考，商品以实物为准
DS1307ZM/TR
带56字节RAM的 I2C 串行实时时钟芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业级 低功耗、两线制串行读写接口、日历和时钟数据按BCD码存取的时钟/日历芯片
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- DS1307ZM/TR
- 商品编号
- C910864
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 无 | |
| 工作电流 | 1.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 200uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 备份电源管理与电池充电；片内SRAM/NVRAM；可编程时钟输出 |
商品概述
DS1307 是一款低功耗、带 56 字节用户非易失性 SRAM、全 BCD 码的时钟/日历电路。地址和数据通过串行 I2C 总线传递。时钟/日历提供秒、分、小时、周、日、月和年信息。对小于 31 天的月，月末的日期自动进行调整，还具有闰年校正的功能。时钟可以工作在 24 小时格式或带 AM/PM 标志的 12 小时格式。该器件有一个内置的电压判断电路，具有检测电源掉电功能，在电源掉电时，可自动切换到由备用电源供电。
商品特性
- 基于 32.768 kHz 的石英晶体，可对秒，分，时，日，月，周以及带闰年补偿的年进行计数
- 带备用电池的 56 字节非易失性 RAM
- I²C 串行总线接口
- 可编程方波输出
- 自动掉电检测及电源切换电路
- 电池供电下，振荡器工作时的消耗小于 500nA
- 可选的工业温度范围：-40℃ 至 +85℃
- 封装形式：DIP-8、SOP-8、DFN-8 和 MSOP-8
应用领域
- 付费率电度表
- IC 卡水表
- IC 卡煤气表
- 移动电话
- 便携仪器
- 传真机
- 电池电源产品
- 电视机
