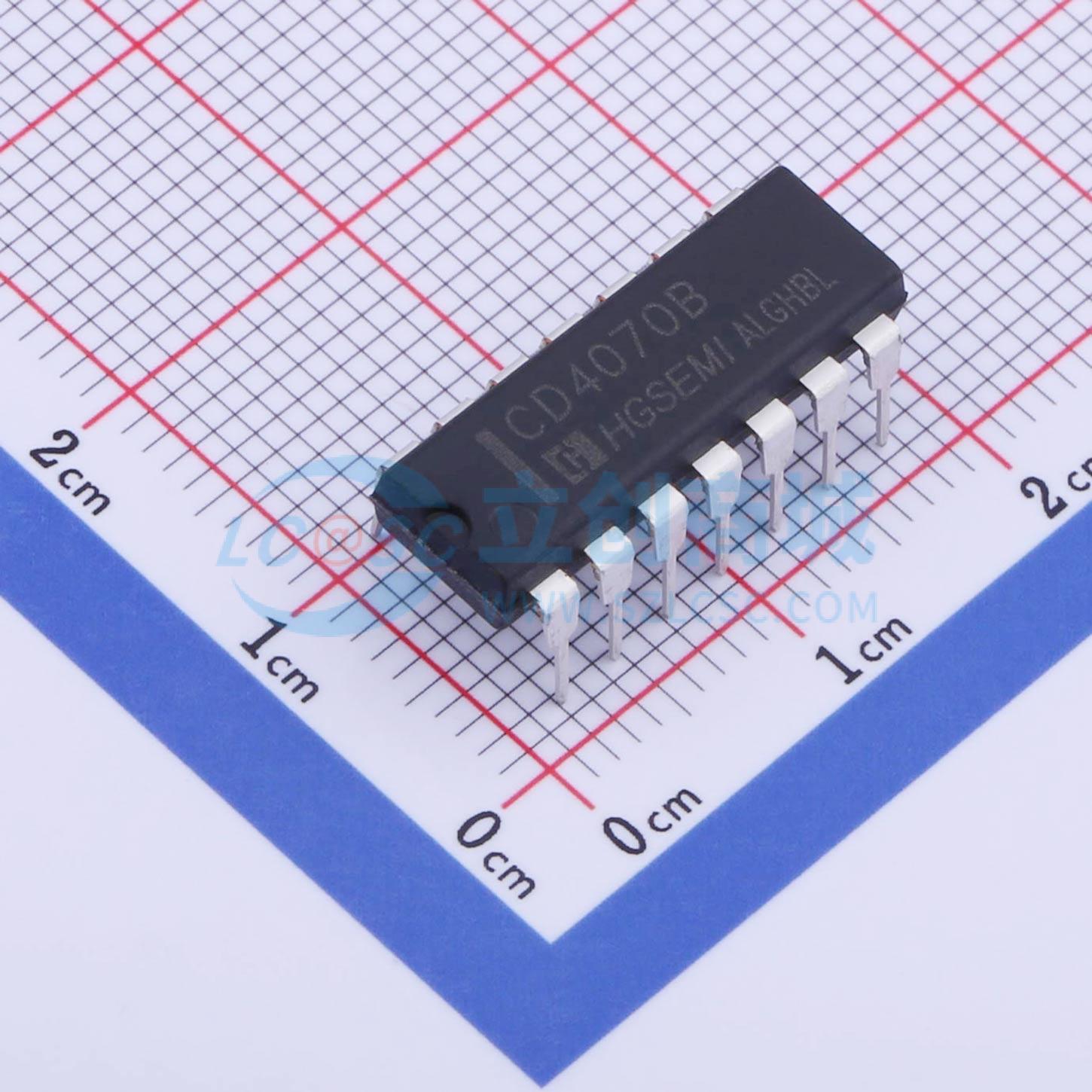

温馨提醒：图片仅供参考，商品以实物为准
CD4070BE
CMOS 四路异或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4070B 包括四个相互独立的异或门电路，具有异或功能。CD4070B 提供了14 PIN 塑料双列直插（DIP）和塑料双列(SOP、TSSOP) 2 种封装形式。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4070BE
- 商品编号
- C910851
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.613克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 5V~15V | |
| 静态电流(Iq) | 30uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV；50mV；50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 100ns@15V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 输入通道数 | 2 |
