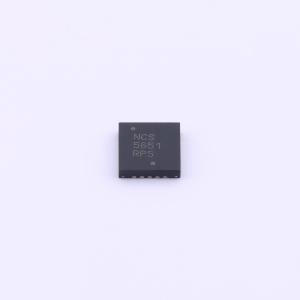

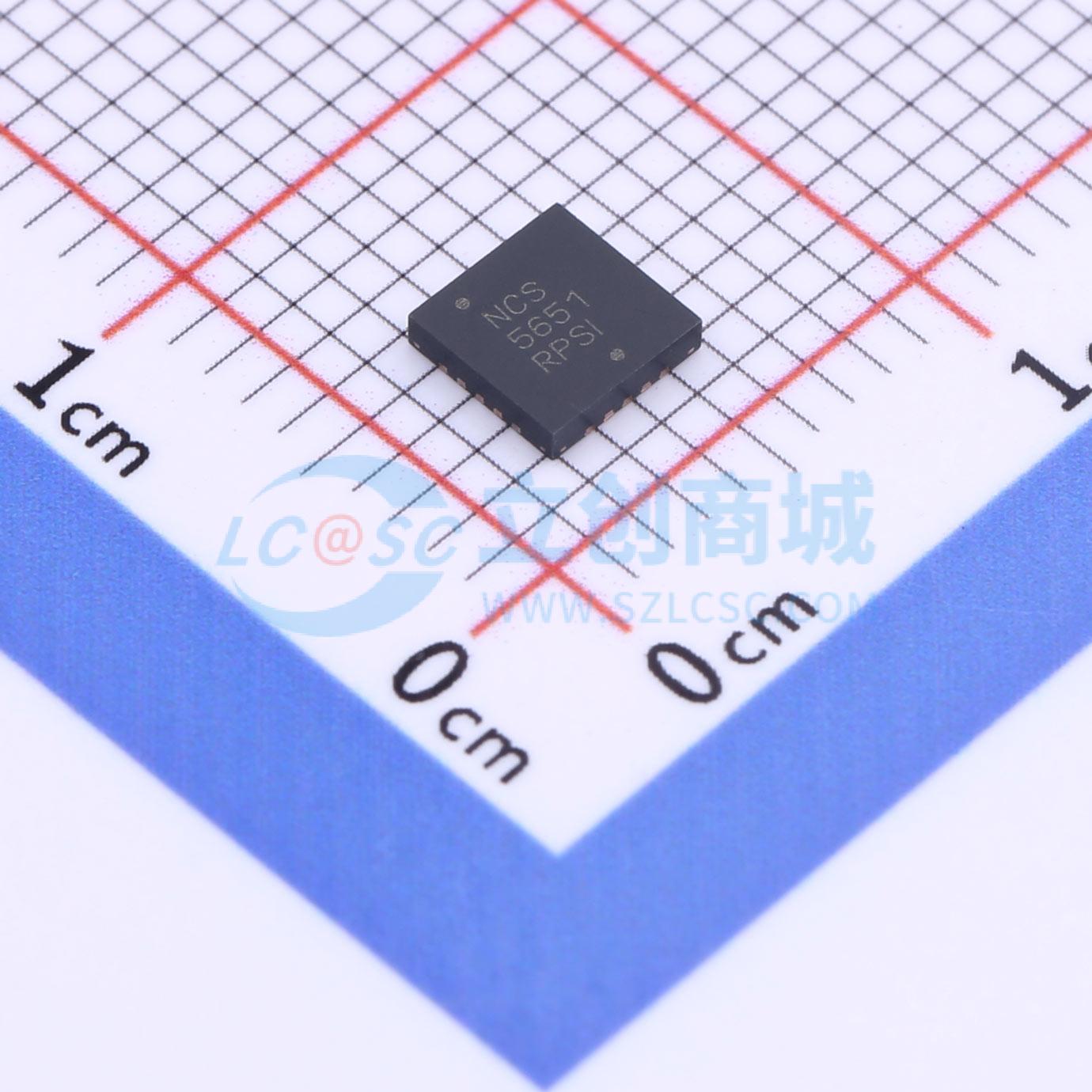

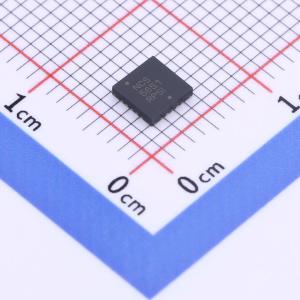

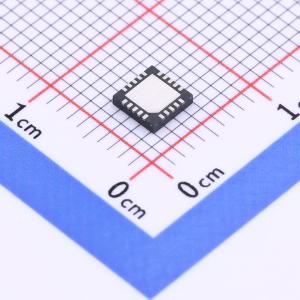

NCS5651MNTXG

2A PLC线路驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCS5651是一款高效、AB类、低失真的电力线驱动器。它经过优化，可接收来自电力线载波调制解调器的信号。该器件由两个运算放大器（opamp）组成。输出运算放大器设计用于向隔离变压器或与市电的简单线圈耦合提供高达2 A的峰值驱动电流。在输出电流为1.5 A时，输出电压保证在任一电源轨的1 V范围内摆动，从而为用户提供更好的信噪比。除了输出放大器外，还提供了一个小信号运算放大器，它可以配置为单位增益跟随缓冲器，也可以作为四阶低通滤波器的第一级。NCS5651提供了一个电流限制功能，可通过单个电阻RLM进行编程，同时还带有一个电流限制标志。该器件提供两个带迟滞的独立热标志：一个热警告标志，用于告知用户内部结温已达到用户可编程的热警告阈值；一个热错误标志，用于指示内部结温已超过150℃。NCS5651的电源电压范围为6 - 12 V。它可以关断，使输出呈高阻抗状态。NCS5651采用20引脚QFN封装（4x4x1 mm³），带有外露散热焊盘，以提高热可靠性。
品牌名称: onsemi(安森美)
商品型号: NCS5651MNTXG
商品编号: C904572
商品封装: QFN-20(4x4)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

NCS5651是一款高效、AB类、低失真的电力线驱动器。它经过优化，可接收来自电力线载波调制解调器的信号。该器件由两个运算放大器（opamp）组成。输出运算放大器设计用于向隔离变压器或与市电的简单线圈耦合提供高达2 A的峰值驱动电流。在输出电流为1.5 A时，输出电压保证在任一电源轨的1 V范围内摆动，从而为用户提供更好的信噪比。除了输出放大器外，还提供了一个小信号运算放大器，它可以配置为单位增益跟随缓冲器，也可以作为四阶低通滤波器的第一级。 NCS5651提供了一个电流限制功能，可通过单个电阻RLM进行编程，同时还带有一个电流限制标志。该器件提供两个带迟滞的独立热标志：一个热警告标志，用于告知用户内部结温已达到用户可编程的热警告阈值；一个热错误标志，用于指示内部结温已超过150℃。 NCS5651的电源电压范围为6 - 12 V。它可以关断，使输出呈高阻抗状态。NCS5651采用20引脚QFN封装（4x4x1 mm³），带有外露散热焊盘，以提高热可靠性。

商品特性

轨到轨：当IoUT = 1.5 A时，压降仅为±1 V
VBB电源电压：6 - 12 V
灵活的四阶滤波
用一个电阻设置电流限制
诊断标志电平转换至VCC，简化与外部MCU的接口
热警告标志，阈值设置灵活
热错误标志和关断功能
过流标志
使能/关断控制
扩展的结温范围：-40℃至+125℃
小封装：20引脚4x4x1 mm³ NQFP，带外露散热焊盘
针对CENELEC A至D频段的操作进行优化
这是一款无铅器件

应用领域

自动抄表（AMM）和自动读表（AMR）系统中的电力线通信驱动器
阀门、执行器和电机驱动器
音频

数据手册PDF

放大查看下载PDF

优惠活动

7.4折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	双声道
	输出功率	-

	属性	参数值
	工作电压	6V~12V
	总谐波失真+噪声(THD+N)	0.015%
	静态电流(Iq)	20mA
	工作温度	-40℃~+125℃
