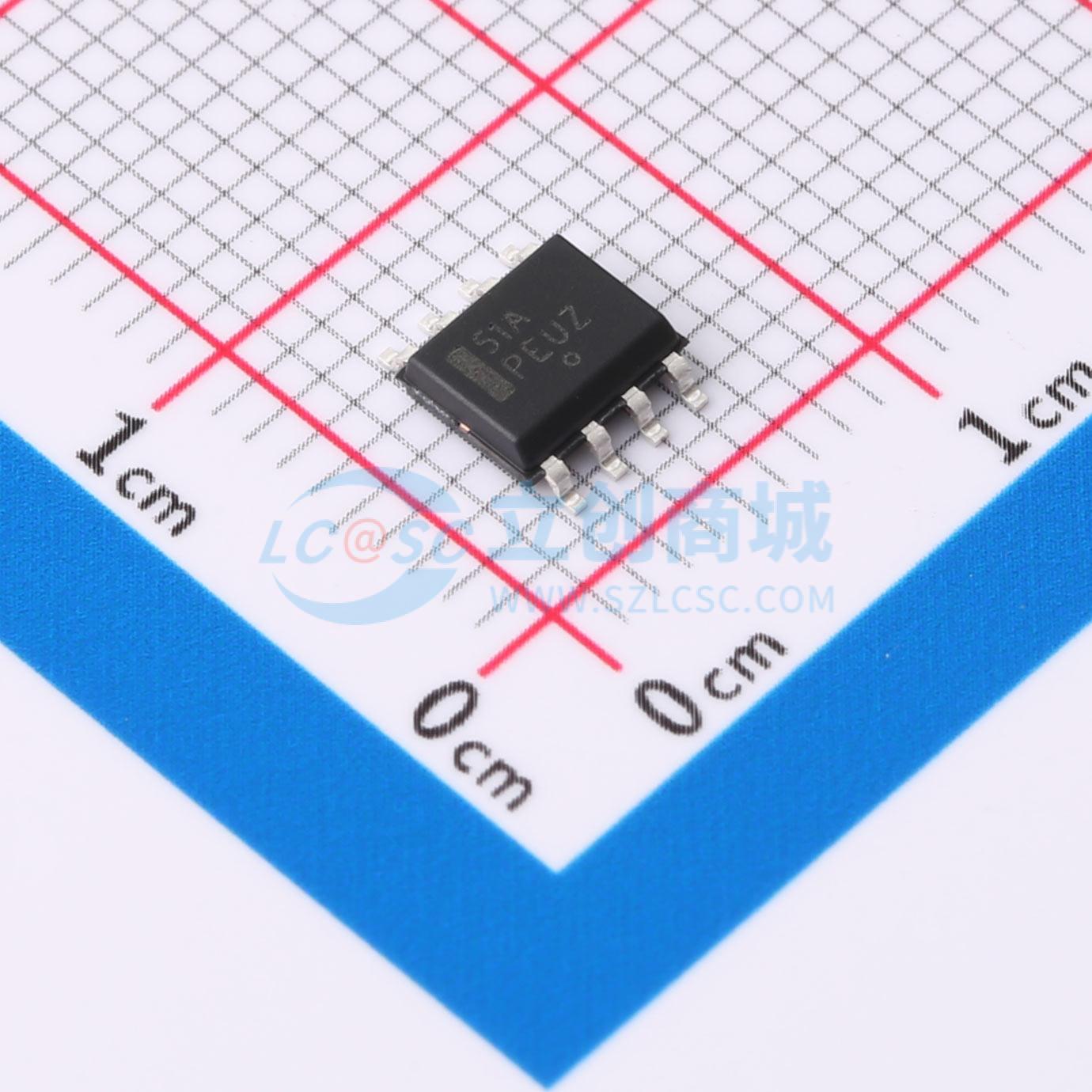

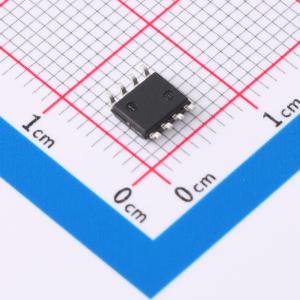

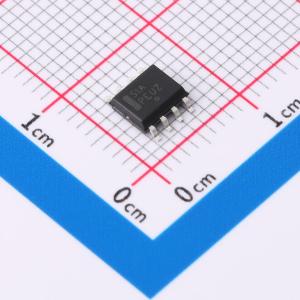

温馨提醒：图片仅供参考，商品以实物为准

NCV2951ACDR2G

低功耗低压差电压调节器

描述: LP2950 和 LP2951 是微型功耗、低漏 (LDO) 线性电压稳压器，特别适用于以极低输入-输出压差保持正确的调节。此类器件具有 75 ?A 的极低静止偏置电流，能够提供超过 100 mA 的供应输出电流。提供内部电流和高温限制保护。LP2951 LDO 线性电压稳压器具有三个附加功能。第一个是 Errorbar 输出，可用于向外部电路发出超出调节范围情况的信号，或者用作微处理器加电重置。第二个功能用于将输出电压预设为 5.0 V、3.3 V 或 3.0 V 输出（具体取决于版本）或在 1.25 V 至 29 V 范围进行编程。它由带引脚输出电阻分压器组成，可直接访问误差放大器反馈输入。第三个功能为关断输入，可允许逻辑电平信号关断或打开稳压器输出。由于此类器件的低输入-输出电压压差和偏置电流规格，适用于需要较长电池使用寿命的电池供电计算机、消费品和工业设备。LP2950 采用三引脚盒 29 和 DPAK 封装，LP2951 采用八引脚双列直插 SO-8 和 Micro-8 表面贴装封装。带“A”后缀器件的初始输出电压允差为 +/-0.5%。
品牌名称: onsemi(安森美)
商品型号: NCV2951ACDR2G
商品编号: C904592
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.171429克(g)

商品参数

商品概述

LP2950和LP2951是微功耗电压调节器，专门设计用于在极低的输入 - 输出电压差下保持良好的稳压性能。这些器件的静态偏置电流极低，仅为75 μA，能够提供超过100 mA的输出电流，并具备内部电流和热限制保护功能。 LP2951还有三项额外特性。一是误差输出，可用于向外部电路发出稳压异常信号，或作为微处理器上电复位信号。二是输出电压可预设为5.0 V、3.3 V或3.0 V（具体取决于型号），也可在1.25 V至29 V范围内进行编程设置，它由一个外接引脚的电阻分压器以及直接接入误差放大器反馈输入端组成。三是关断输入，允许通过逻辑电平信号来关闭或开启调节器输出。由于输入 - 输出电压差和偏置电流规格较低，这些器件非常适合用于电池供电的计算机、消费类和工业设备，有助于延长电池的有效使用寿命。

商品特性

静态偏置电流低至75 μA
在100 μA时输入 - 输出电压差低至50 mV，在100 mA时为380 mV
5.0 V、3.3 V或3.0 V ±0.5%，可作为调节器或参考源使用
线路和负载调整率极高
仅需1.0 μF输出电容即可确保稳定性
具备内部电流和热限制功能
采用NCV前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件为无铅产品，符合RoHS标准
误差输出可发出稳压异常信号
输出电压可在1.25 V至29 V范围内编程设置
具备逻辑电平关断输入

应用领域

电池供电的计算机
消费类设备
工业设备

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	30V
	输出电压	1.25V~29V
	输出电流	100mA
	压差	350mV@(100mA)

	属性	参数值
	静态电流(Iq)	75uA
	噪声	126uVrms
	特性	过热保护；欠压锁定；过流保护；带使能
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
