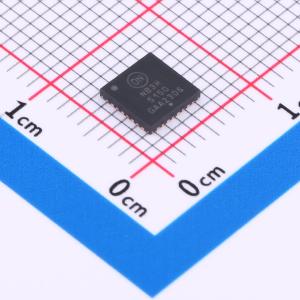

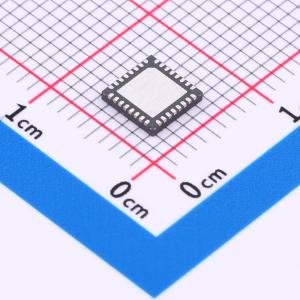

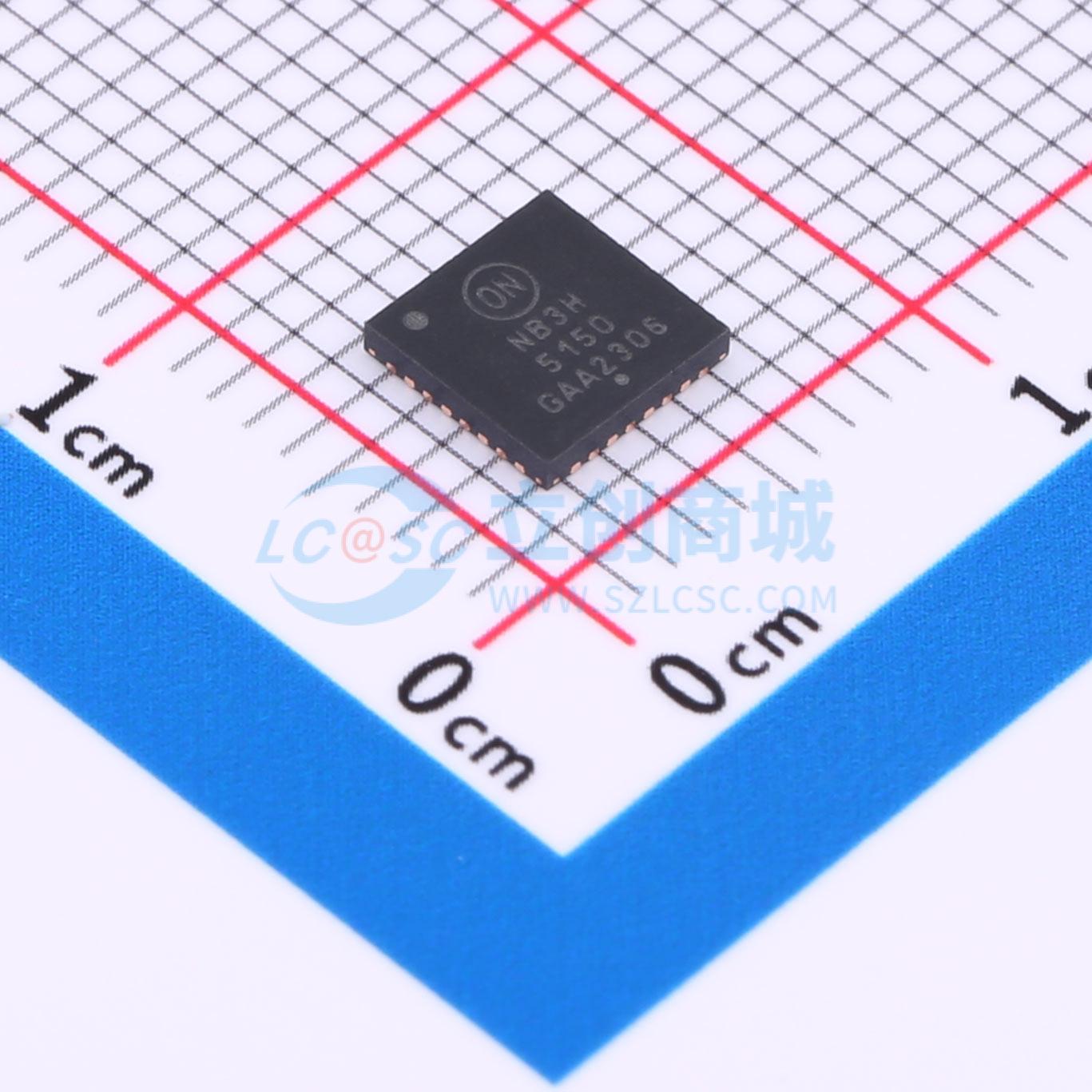

NB3H5150MNTXG

NB3H5150MNTXG

描述

NB3H5150 是一款高性能多速率时钟生长期，可使用 25 MHz 输入参考，基于单个 PLL 同时合成最多四个不同的频率。参考频率可由晶体、LVCMOS/LVTTL、LVPECL、HCSL 或 LVDS 差分信号。REFMODE 引脚选择参考源。三个输出组（CLK1A/CLK1B 至 CLK3A/CLK3B）产生用户可选择的频率： 25 MHz、33.33 MHz、50 MHz、100 MHz、125 MHz 或 156.25 MHz，并且具有小于 0.3 ps 的超低噪声/抖动性能。第四个输出组 (CLK4A/CLK4B) 可在引脚搭接模式下产生以下整数和 FRAC?N 频率： 33.33 MHz、66.66 MHz、100 MHz、106.25 MHz、125 MHz、133.33 MHz、155.52 MHz、156.25 MHz 或 161.1328 MHz。通过 I2C 接口可提供更多可编程频率，且具有不到 1 ps 的抖动性能。在将来的应用说明中会提供详细的注册说明。每个输出块可创建两个单端相内 LVCMOS 输出或一个 LVPECL 输出差分对。在四个输出块中，每个均可通过单独的 VDDO、用于 LVPECL 的 2.5 V/3.3 V、用于 LVCMOS 的 1.8 V/2.5 V/3.3 V 单独供电。串行（I2C 和 SMBUS）接口可编程多种功能，包括每个分频器块的频率和输出电平，并且每个块均可单独启用和禁用。

品牌名称

onsemi(安森美)

商品型号

NB3H5150MNTXG

商品编号

C899906

商品封装

QFN-32-EP(5x5)​

包装方式

编带

商品毛重

0.07克(g)
