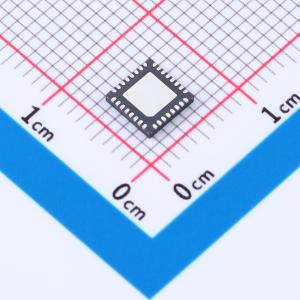

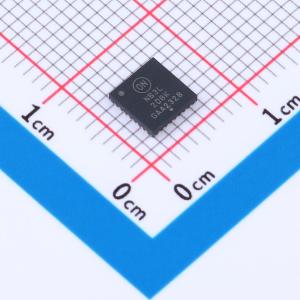

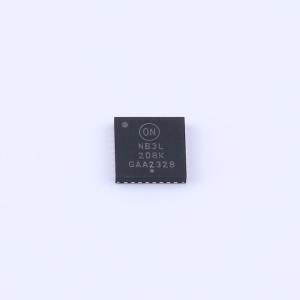

温馨提醒：图片仅供参考，商品以实物为准

NB3L208KMNTXG

描述: NB3L208K 是一款差分 1:8 时钟扇出缓冲器，带高速电流转向 (HCSL) 输出。输入可直接接受差分 LVPECL、LVDS 和 HCSL 信号。使用恰当的外部 Vth 参考电源，接受单端 LVPECL、HCSL、LVCMOS 或 LVTTL 电平，参见图 4 和 6。输入信号将转换为 HCSL，能够运行频率最高 350 MHz 的八个相同版本。NB3L208K 针对超低相位干扰、传播延迟变化和低输出-输出歪曲率进行了优化，符合 DB800H 标准。因此，系统设计人员可以利用 NB3L208K 的性能在背面电极或母板中分发低歪曲率时钟，因此适用于 PCI Express、FBDIMM、联网、移动计算、千兆位以太网等时钟和数据分发应用。输出驱动电流通过从 IREF（引脚 27）到 GND 联接一个 475 电阻来设置，如图 11 所示。输出端接时还可接口到 LVDS 接收器，如图 12 所示。
品牌名称: onsemi(安森美)
商品型号: NB3L208KMNTXG
商品编号: C899907
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.494克(g)

商品参数

商品概述

NB3L208K是一款差分1:8时钟扇出缓冲器，具有高速电流导向逻辑（HCSL）输出。输入可直接接收差分LVPECL、LVDS和HCSL信号。根据图4和图6，单端LVPECL、HCSL、LVCMOS或LVTTL电平在有合适的外部Vth参考电源时也可被接受。输入信号将被转换为HCSL，并提供八个相同的副本，最高工作频率可达350 MHz。 NB3L208K针对超低相位噪声、传播延迟变化和低输出间偏斜进行了优化，并且符合DB800H标准。因此，系统设计人员可以利用NB3L208K的性能，在背板或主板上分配低偏斜时钟，使其非常适合时钟和数据分配应用，如PCI Express、FBDIMM、网络、移动计算、千兆以太网等。根据图11，通过将一个475 Ω电阻从IREF（引脚27）连接到地来设置输出驱动电流。根据图12进行端接时，输出也可以与LVDS接收器接口。

商品特性

最大输入时钟频率 >350 MHz
2.5 V ±5% / 3.3 V ±10% 电源电压工作
8路HCSL输出
符合DB800H标准
符合PCIe Gen 3、Gen 4标准
每2路输出一组，每组有独立的OE控制引脚
最大输出间偏斜性能为100 ps
典型传播延迟为1 ns
典型上升和下降时间为500 ps
最大附加RMS相位抖动为80 fs
环境工作温度范围为 -40℃至 +85℃
QFN 32引脚封装，5 mm×5 mm
这些器件无铅且符合RoHS标准

应用领域

PCI Express
FBDIMM
移动计算
网络
千兆以太网

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	350MHz

	属性	参数值
	工作电压	2.375V~3.63V
	工作温度	-40℃~+85℃
