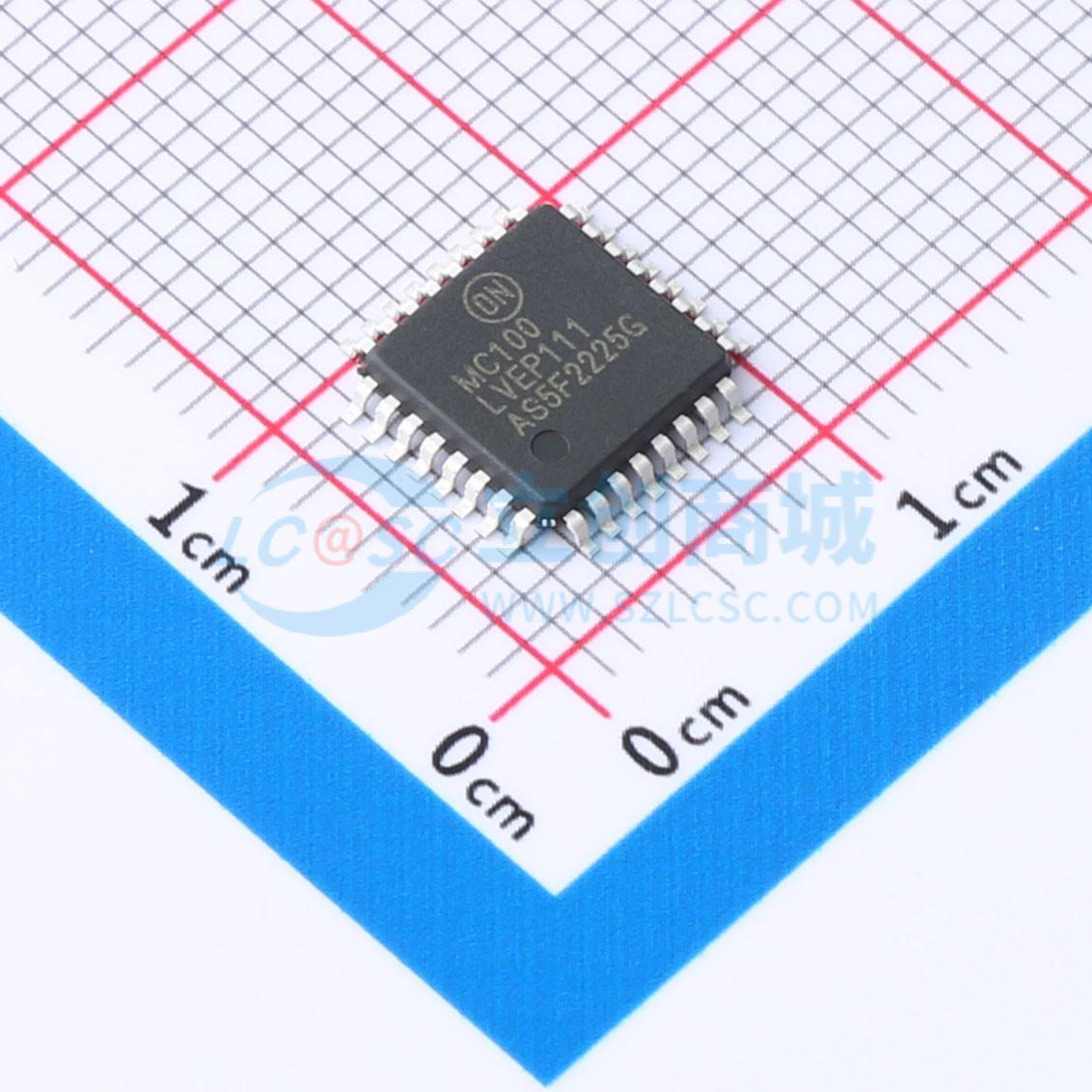

温馨提醒：图片仅供参考，商品以实物为准
MC100LVEP111FARG
MC100LVEP111FARG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC100LVEP111 是一款低歪曲率 2:1:10 差分驱动器，适用于时钟分发，将两个时钟源接受到一个输入多路复用器中。PECL 输入信号可以为差分或单端（如果使用 VBB 输出）。LVEP111 在 PECL 条件下运行时，可以使用 HSTL 输入。LVEP111 专用于保证低输出-输出歪曲率。优化的设计、布局和处理可最大程度降低器件内和器件之间的歪曲率。 为了确保最严格的歪曲率，差分输出的两侧均同样端接到 50Ω，即使只使用一侧也是如此。如果十对未全部使用，则将所有输出对均同样端接到同一个封装侧，无论使用还是不使用。如果一侧不使用任何输出，则保持这些输出开路状态（无端接）。这样会保持最小的输出歪曲率。不这样将导致正在使用输出中 10-20 ps 的歪曲率裕度损失（传播延迟）。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC100LVEP111FARG
- 商品编号
- C903117
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.2695克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 3GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.375V~3.8V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 典型器件间偏斜 85 ps
- 典型输出间偏斜 20 ps
- 抖动小于 1 ps RMS
- 加性 RMS 相位抖动：60 fs @ 156.25 MHz（典型值）
- 最大频率 >3 GHz（典型值）
- VBB 输出
- 典型传播延迟 430 ps
- 100 系列包含温度补偿
- PECL 和 HSTL 模式工作范围：VCC=2.375 V 至 3.8 V，VEE=0 V
- NECL 模式工作范围：VCC=0 V，VEE=-2.375 V 至 -3.8 V
- 开路输入默认状态
- LVDS 输入兼容
- 完全兼容 MC100EP111
- 这些是无铅器件
