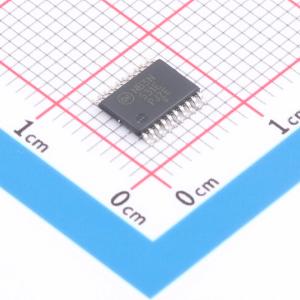

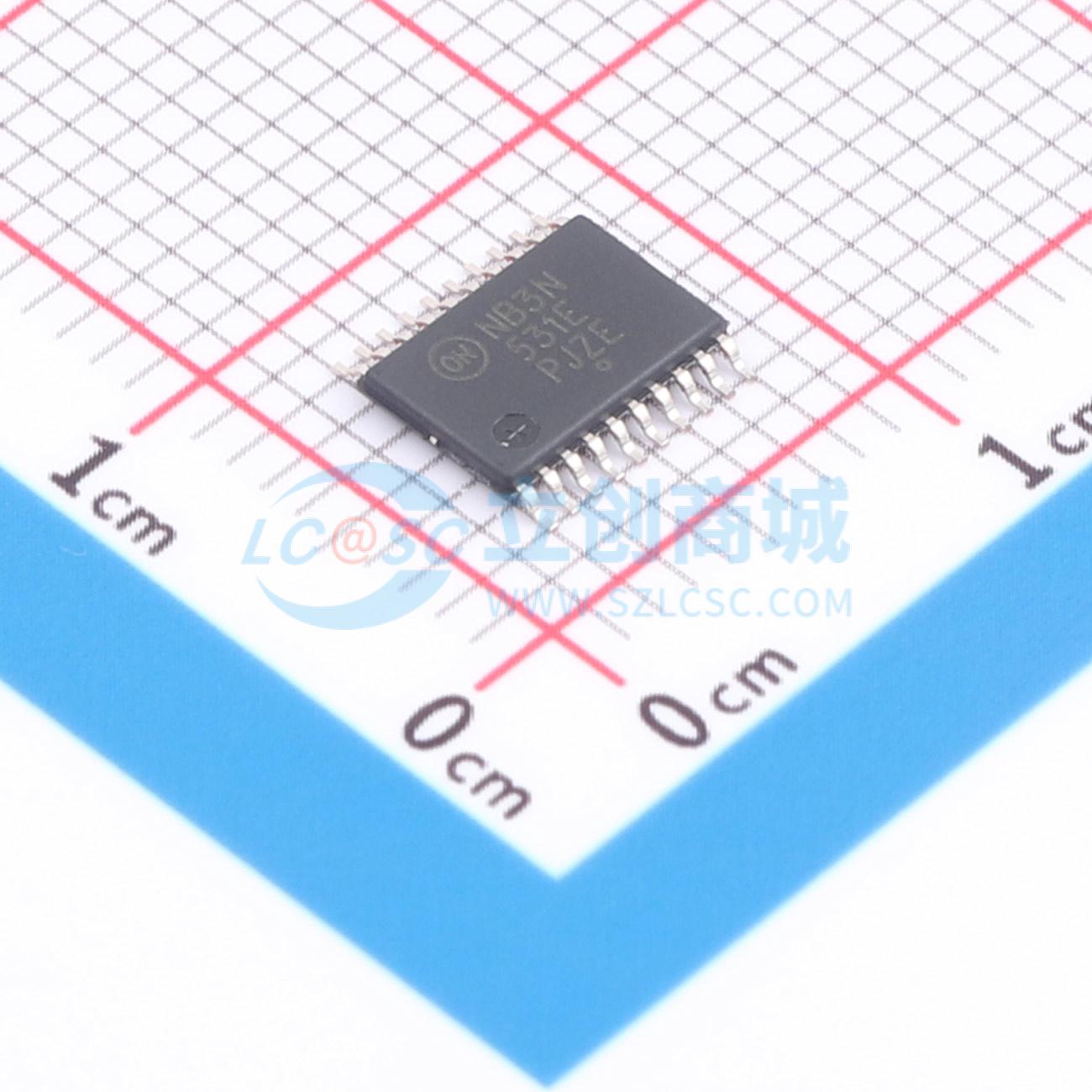

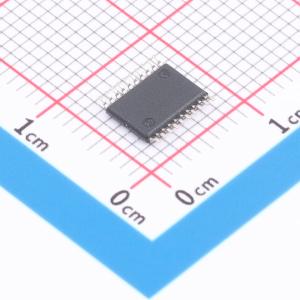

NB3N853531EDTR2G
NB3N853531EDTR2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NB3N853531EDTR2G
- 商品编号
- C904324
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 266MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.135V~3.465V | |
| 工作温度 | -40℃~+85℃ |
商品概述
NB3N853531E是一款低偏斜、3.3 V供电的1:4时钟分配扇出缓冲器。输入多路复用器通过CLK_SEL引脚（晶体输入时为高电平，时钟输入时为低电平）采用LVCMOS/LVTTL电平，可选择基波并行模式晶体或LVCMOS/LVTTL时钟。 单端CLK输入转换为四个LVPECL输出。使用晶体输入时，NB3N853531E可作为时钟发生器。CLK_EN引脚可使用LVCMOS/LVTTL电平同步启用或禁用输出，以消除短脉冲（高电平启用输出，低电平禁用输出）。
商品特性
- 四个3.3 V差分LVPECL输出
- 可选晶体或LVCMOS/LVTTL时钟输入
- 最高266 MHz时钟操作
- 输出间偏斜：30 ps（最大值）
- 器件间偏斜：200 ps（最大值）
- 传播延迟：1.8 ns（最大值）
- 工作范围：VCC = 3.3 ± 5% V（3.135至3.465 V）
- 附加相位抖动，均方根值：0.053 ps（典型值）
- 同步时钟使能控制
- 工业温度范围（-40℃至85℃）
- 无铅TSSOP - 20封装
- 环境工作温度范围：-40℃至+85℃
- 这些器件无铅且符合RoHS标准
