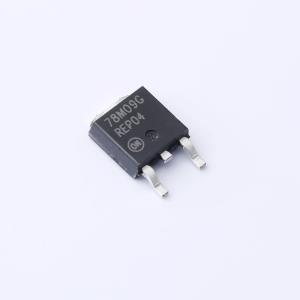

MC78M09CDTG

500 mA 正电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 与流行的MC7800系列器件相同，只是输出电流仅为其一半。与MC7800器件一样，三端稳压器适用于本地板载电压调节。内部限流、热关断电路和内部传输晶体管的安全区补偿相结合，使这些器件在大多数工作条件下都非常耐用。在有足够散热的情况下，最大输出电流为500 mA。
品牌名称: onsemi(安森美)
商品型号: MC78M09CDTG
商品编号: C897469
商品封装: DPAK
包装方式: 管装
商品毛重: 0.98克(g)

商品参数

商品概述

MC78M00/MC78M00A 系列正电压稳压器与广受欢迎的 MC7800 系列器件基本相同，只是其额定输出电流仅为后者的一半。与 MC7800 器件一样，MC78M00 三端稳压器适用于板载局部电压调节。内部电流限制、热关断电路以及内部功率晶体管的安全区补偿功能相结合，使这些器件在大多数工作条件下都非常耐用。在配备足够散热装置的情况下，最大输出电流为 500 mA。

商品特性

无需外部元件
内部热过载保护
内部短路电流限制
输出晶体管安全区补偿
MC78M00A 在 5.0 V、8.0 V、12 V 和 15 V 时具有高精度（±2%）
带有 NCV 前缀，适用于汽车及其他有独特产地和控制变更要求的应用；符合 AEC - Q100 标准且具备生产件批准程序（PPAP）能力
这些器件为无铅器件

数据手册PDF

放大查看下载PDF

优惠活动

4.9折起

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	35V
	输出电压	9V
	输出电流	500mA
	电源纹波抑制比(PSRR)	56dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	52uV
	特性	带使能；过热保护；过流保护；短路保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
