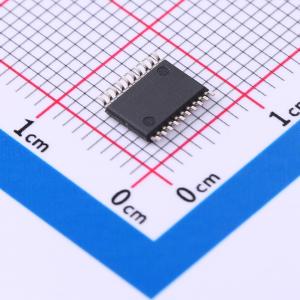

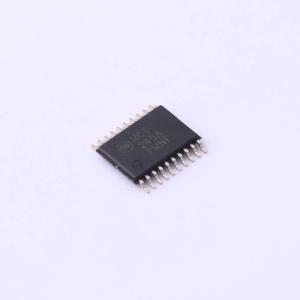

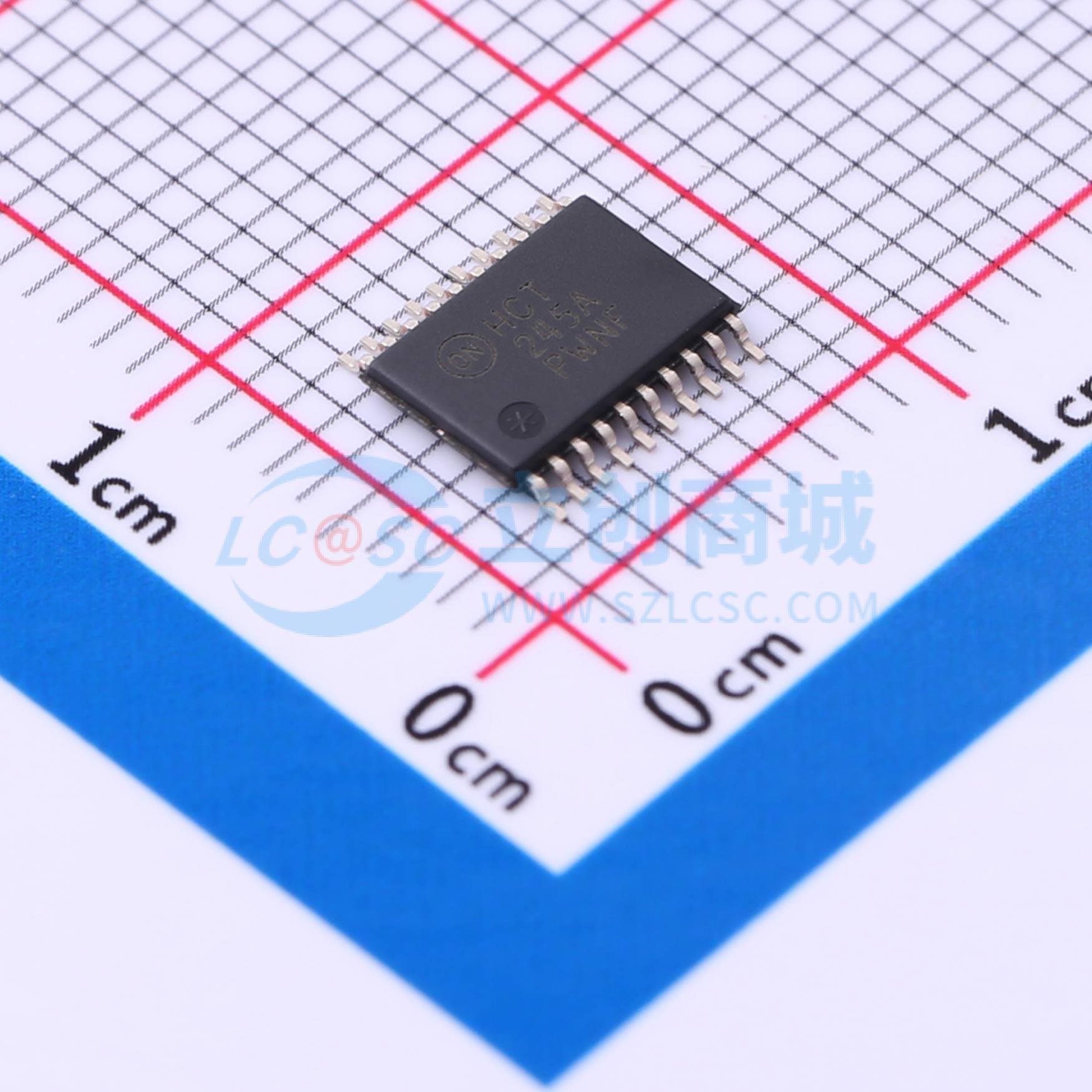

温馨提醒：图片仅供参考，商品以实物为准
MM74HCT245MTC
八通道三态收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MM74HCT245 3-STATE 双向缓冲器采用先进的硅栅 CMOS 技术，用于数据总线之间的双向异步通信。它具有高驱动电流输出，即使在驱动大总线电容时也能实现高速运行。该电路具有 CMOS 电路的低功耗特性，但其速度与低功耗肖特基 TTL 电路相当。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MM74HCT245MTC
- 商品编号
- C897488
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个元件位数 | 8 | |
| 灌电流(IOL) | 7.2mA | |
| 拉电流(IOH) | 7.2mA | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+85℃ |
商品概述
MM74HCT245 3-STATE 双向缓冲器采用先进的硅栅 CMOS 技术，用于数据总线之间的双向异步通信。它具有高驱动电流输出，即使在驱动大总线电容时也能实现高速运行。该电路具有 CMOS 电路的低功耗特性，但其速度与低功耗肖特基 TTL 电路相当。 此器件与 TTL 输入兼容，可驱动多达 15 个 LS-TTL 负载，并且所有输入都通过连接到 VCC 和地的二极管来防止静电放电损坏。 MM74HCT245 有一个低电平有效使能输入 (G(overline)) 和一个方向控制 (DIR)。当 DIR 输入为高电平时，数据从 A 输入流向 B 输出。当 DIR 为低电平时，数据从 B 流向 A。 MM74HCT 器件用于在 TTL 和 NMOS 组件与标准 CMOS 器件之间进行接口。这些部件也可作为 LS-TTL 器件的直接替代品，可用于降低现有设计中的功耗。
商品特性
- TTL 输入兼容
- 3-STATE 输出，用于连接到系统总线
- 高输出驱动电流：6 mA (min)
- 高速：典型传播延迟 16 ns
- 低功耗：80 μA (74HCT 系列)
