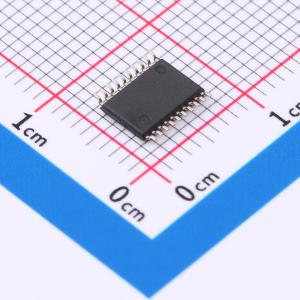

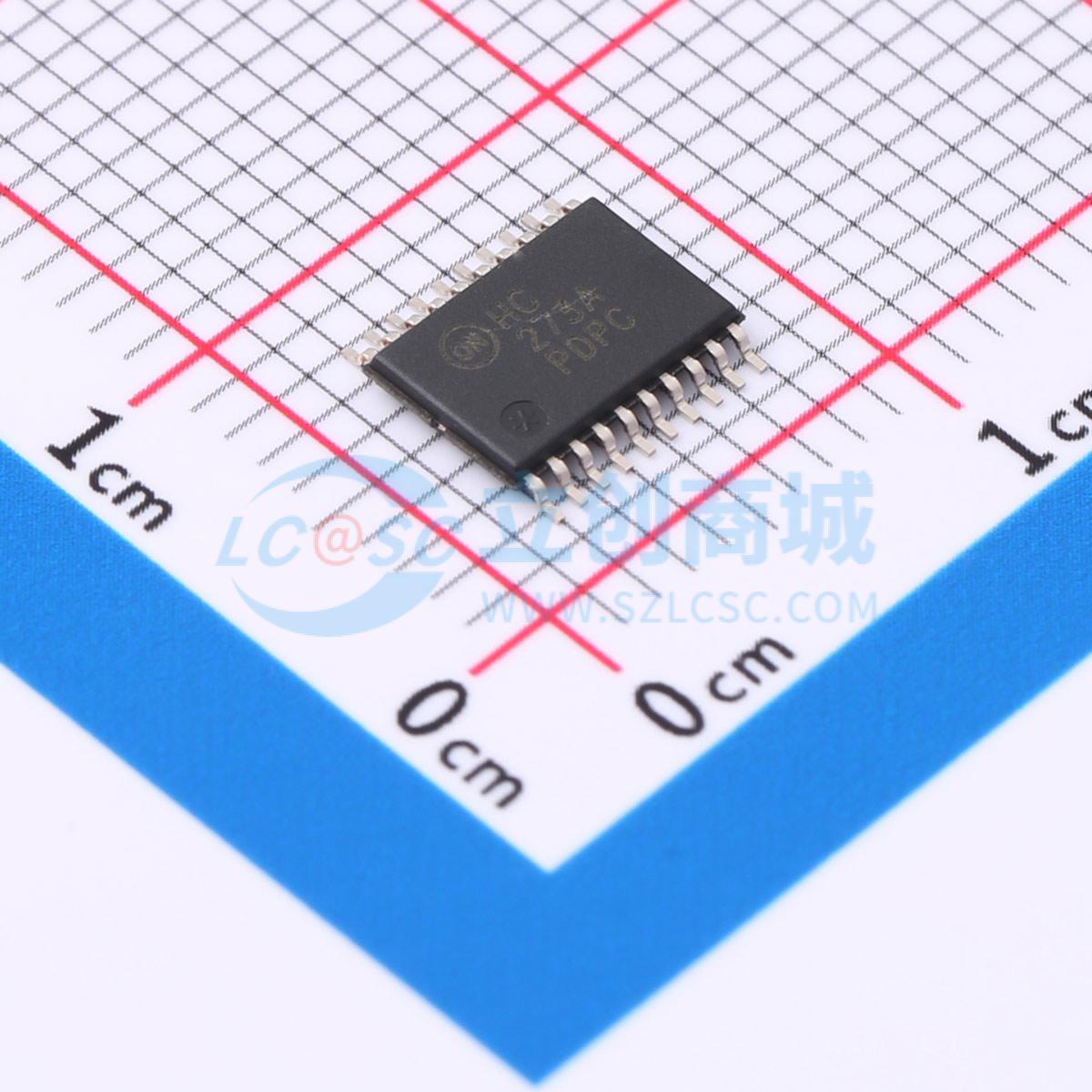

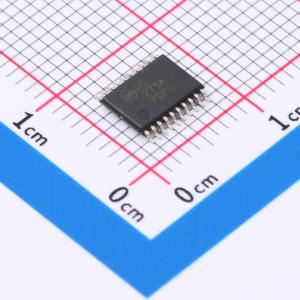

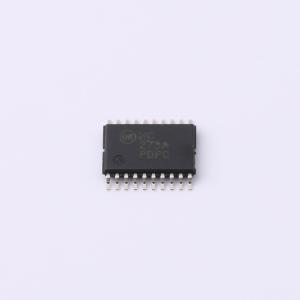

MM74HC273MTC
MM74HC273MTC
SMT扩展库PCB免费打样
- 描述
- MM74HC273 边触发触发器利用先进的硅门极 CMOS 工艺来实施 D 型触发器。它们与低功耗肖特基 TTL 电路相比，具有高抗扰性、低功耗和更高速度。此器件包含 8 个主-从触发器，带公共时钟和公共清除。D 输入上符合设置和保持时间要求的数据在时钟输入的低-高电平转换时传输至 Q 输出。清除输入为低电平时会将所有输出设置为低电平状态。每个输出均可驱动相当于 10 个低功耗肖特基 TTL 的负载。MM74HC273 可与 74LS273 实现功能兼容。通过对二极管联接 VCC 和接地，防止所有输入因静电放电受损。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MM74HC273MTC
- 商品编号
- C897483
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 78MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 23ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 7pF | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 20ns | |
| 保持时间 | 0ns |
商品特性
- 该器件采用先进的硅栅CMOS技术实现D型触发器
- 具有高抗噪性、低功耗，速度与低功耗肖特基TTL电路相当
- 包含8个主从触发器，具有公共时钟和公共清零功能
- D输入的数据在满足指定的建立和保持时间时，在时钟输入从低到高转换时传输到Q输出
- 清零输入为低电平时，将所有输出置为低电平
- 每个输出可驱动10个低功耗肖特基TTL等效负载
- 在功能和引脚方面与74LS273兼容
- 所有输入通过连接到VCC和地的二极管保护，防止静电放电损坏
- 典型传播延迟：18 ns
- 宽工作电压范围
- 低输入电流：最大1 μA
- 低静态电流：80 μA（74系列）
- 输出驱动能力：10个LS - TTL负载
