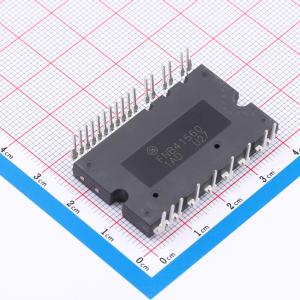

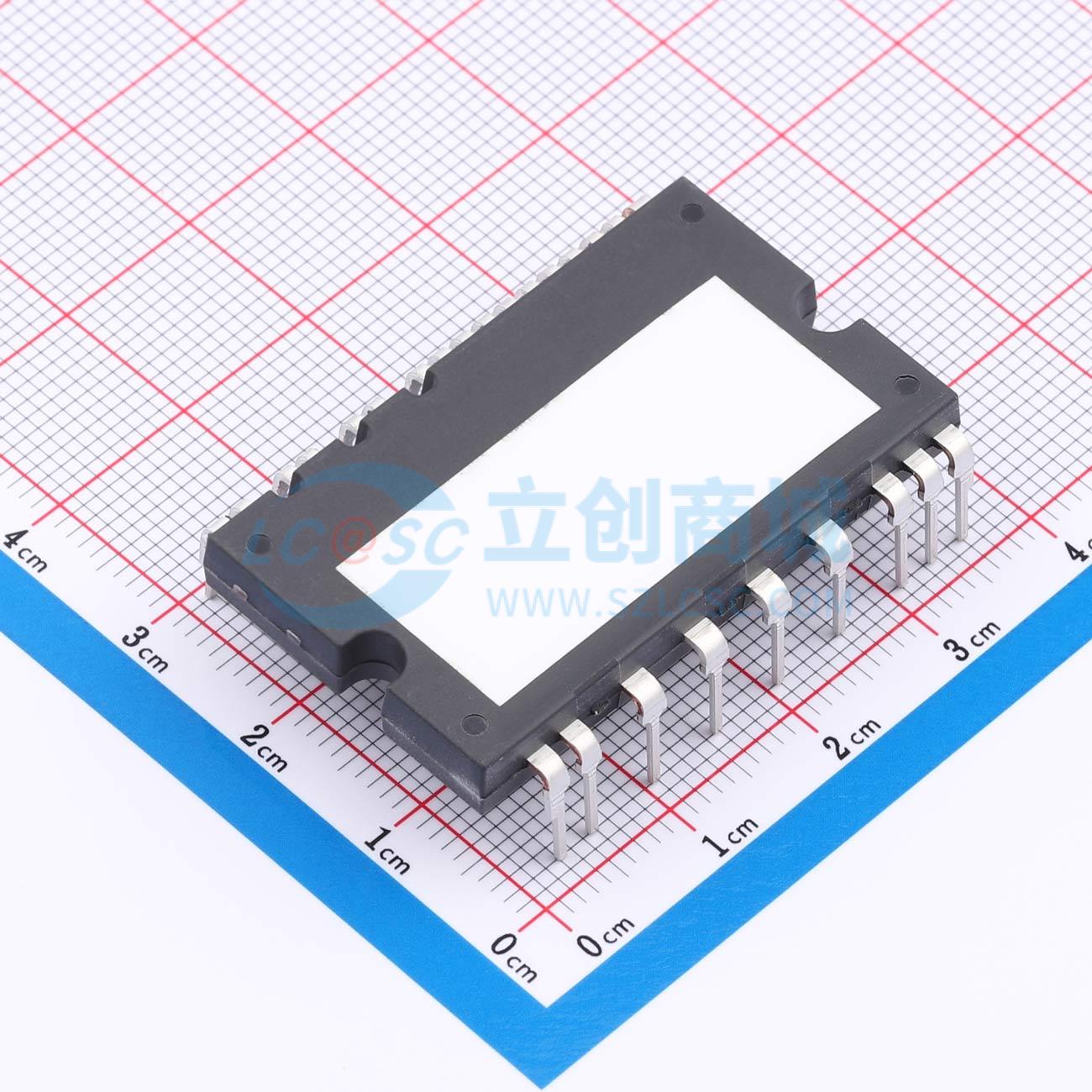

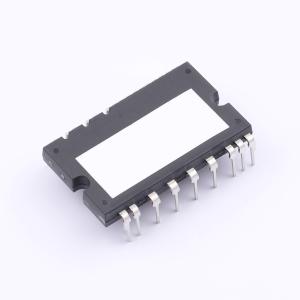

FNB41560

FNB41560 / FNB41560B2是一款先进的Motion SPM® 45模块，为交流感应电机、无刷直流电机和永磁同步电机提供功能齐全、高性能的逆变器输出级。这些模块集成了内置IGBT的优化栅极驱动，以最大限度地减少电磁干扰和损耗，同时还提供多种模块级保护功能，包括欠压锁定、过流关断、热监测和故障报告。内置的高速高压集成电路仅需单电源电压，并将输入的逻辑电平栅极信号转换为驱动模块坚固的短路额定IGBT所需的高压、大电流驱动信号。每相都有独立的负IGBT端子，以支持各种控制算法。

• UL认证编号：E209204（UL1557）
• 集成栅极驱动器和保护功能的600 V - 15 A三相IGBT逆变器
• 使用陶瓷基板实现低热阻
• 低损耗、短路额定IGBT
• 内置自举二极管和专用Vs引脚，简化PCB布局
• 内置用于温度监测的NTC热敏电阻
• 低侧IGBT的独立开集电极引脚，用于三相电流检测
• 单接地电源
• 隔离额定值：2000 Vrms / min

• 运动控制 - 家用电器/工业电机
