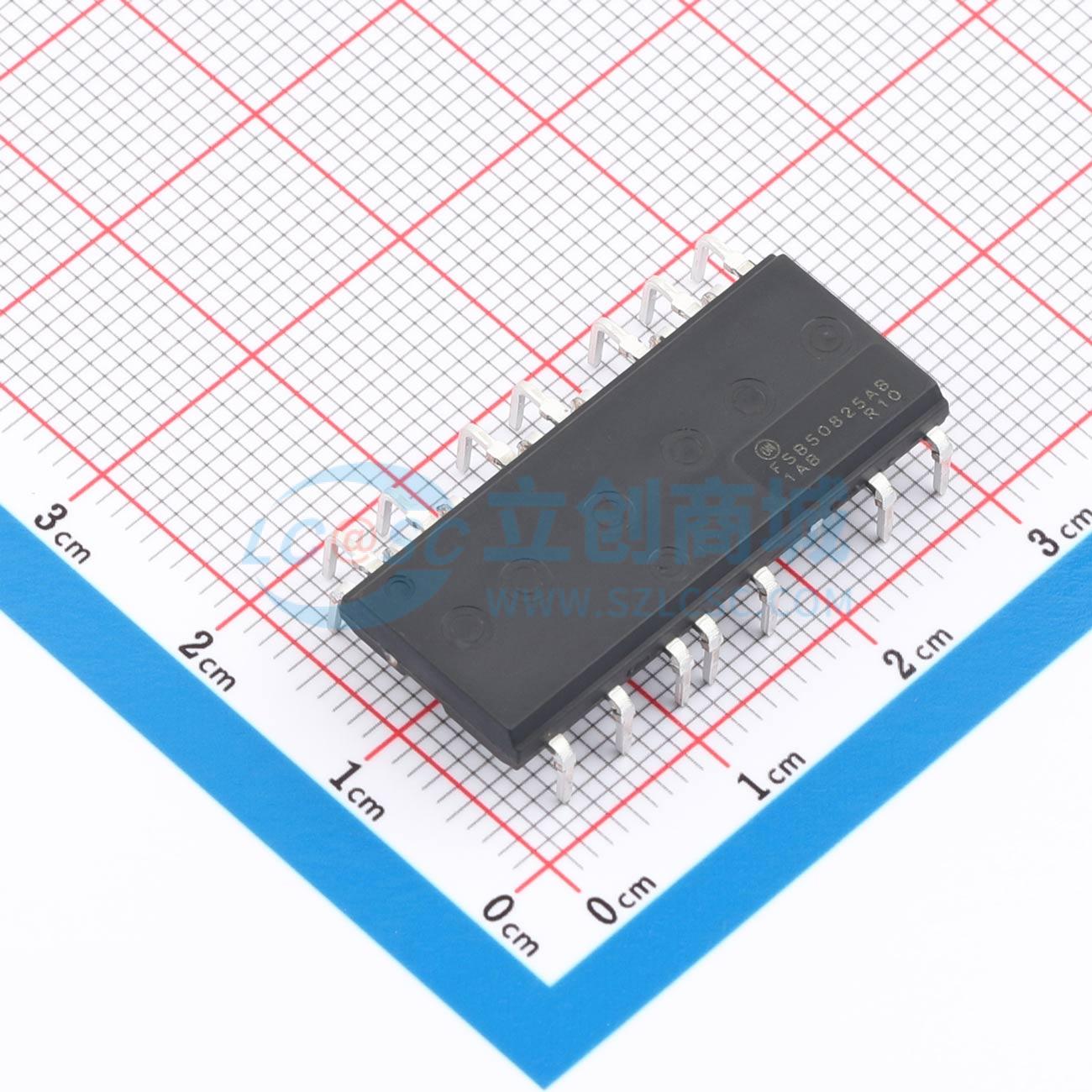

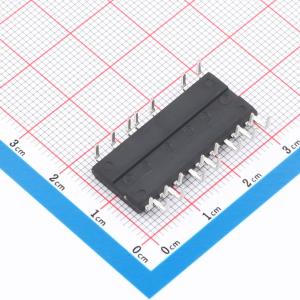

FSB50825AB
三相FRFET逆变器智能功率模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种基于FRFET技术的小型智能功率模块 (SPM)，为小功率电机驱动应用（如风扇电机和供水设备）提供紧凑的逆变器解决方案。它由6个快速恢复MOSFET（FRFET）和3个用于FRFET栅极驱动的半桥HVIC组成。提供低电磁干扰（EMI）特性，开关速度经过优化。采用FRFET作为功率开关，比基于IGBT的功率模块或单芯片解决方案具有更好的耐用性和更大的安全工作区（SOA）。该封装针对热性能和紧凑性进行了优化，适用于内置电机应用和其他对装配空间有要求的应用。为紧凑型逆变器提供了高能效、紧凑性和低电磁干扰的最佳解决方案。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSB50825AB
- 商品编号
- C897905
- 商品封装
- DIP-021
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 250V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 330mΩ | |
| 工作电压 | 12V~15V；12V~15V | |
| 开关频率 | 15kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 14.2W | |
| 静态电流(Iq) | 100uA；200uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 欠压锁定带迟滞 |
