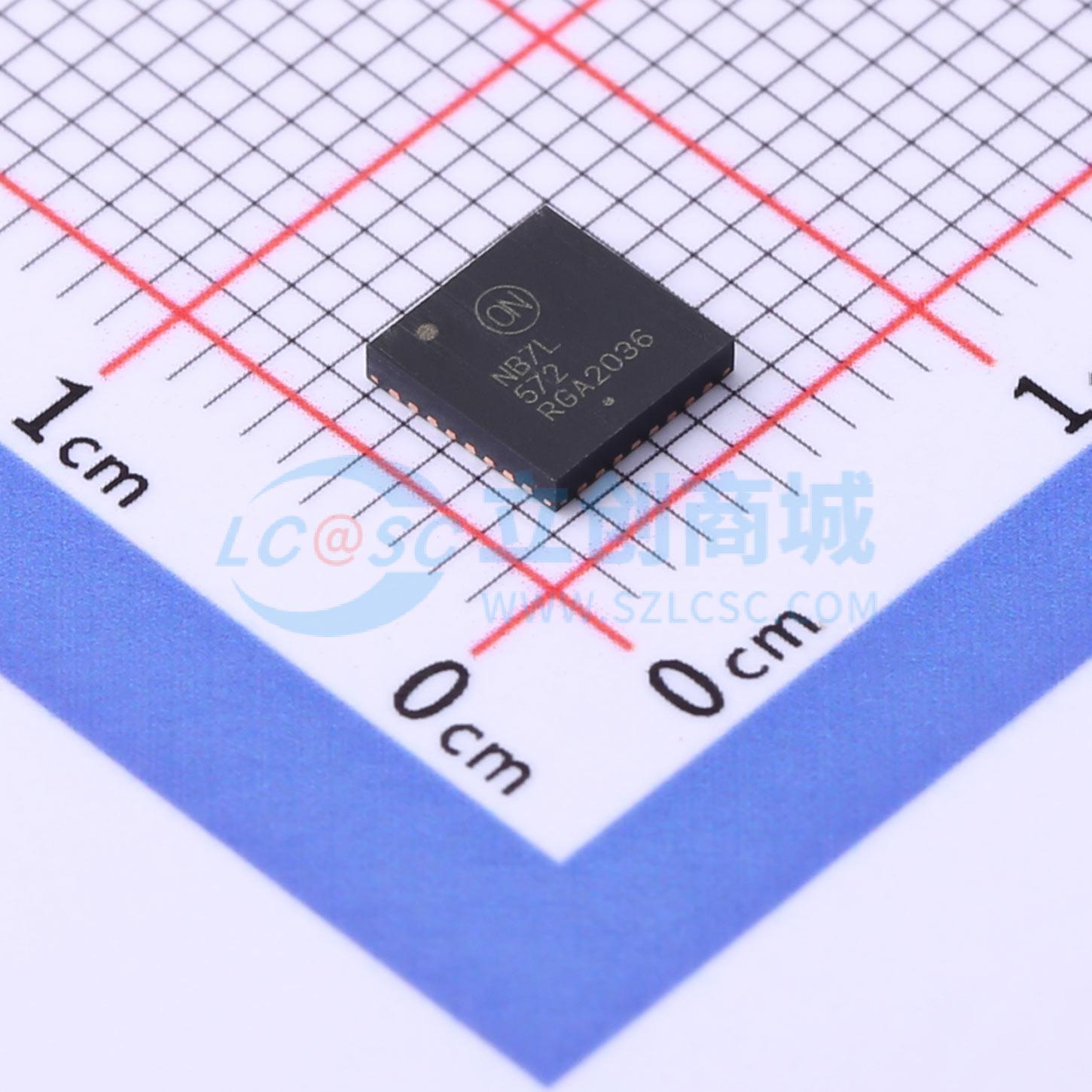

NB7L572MNG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NB7L572 是一个高性能差分 4:1 时钟/数据输入多路复用器和一个 1:2 LVPECL 时钟/数据扇出缓冲器。INx/INxb 输入包含内部 50 Ω 端接电阻，并接受差分 LVPECL、CML 或 LVDS 逻辑电平。NB7L572 采用一对选择引脚，其中一个从四个差分输入中选出，并将产生两个相同的时钟或数据信号差分 LVPECL 输出副本，运行速度分别高达 7GHz 和 10Gb/s。因此，NB7L572 非常适合 SONET、GigE、光纤沟道、底板和其他时钟/数据分配应用。NB7L572 INx/INxb 输入、输出及核心逻辑由一个 2.5 V +/-5% 或 3.3V +/-10% 电源供电。两个差分 LVPECL 输出在从外部端接一个 50 Ω 电阻至 VCC - 2V 时，将摆动 750mV，并经过优化实现了低歪曲率和最小抖动。NB7L572 采用薄型 5mm x5mm 32 引脚 QFN 无铅封装。NB7L572 属于 GigaComm 高性能时钟产品系列。
品牌名称: onsemi(安森美)
商品型号: NB7L572MNG
商品编号: C897406
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.03克(g)

商品参数

商品概述

NB7L572是一款高性能差分4:1时钟/数据输入多路复用器和1:2 LVPECL时钟/数据扇出缓冲器。INx/INx输入包含内部50 Ω端接电阻，可接受差分LVPECL、CML或LVDS逻辑电平。NB7L572集成了一对选择引脚，可从四个差分输入中选择一个，并分别产生两个相同的LVPECL时钟或数据输出副本，工作频率最高可达7 GHz或数据速率最高可达10 Gb/s。因此，NB7L572非常适合用于SONET、千兆以太网（GigE）、光纤通道、背板和其他时钟/数据分配应用。 NB7L572的INx/INx输入、输出和核心逻辑由2.5 V±5%或3.3 V±10%的电源供电。当通过50 Ω电阻外部端接到VCC - 2 V时，两个差分LVPECL输出的摆幅为750 mV，并针对低偏斜和最小抖动进行了优化。 NB7L572采用低矮型5x5 mm 32引脚QFN无铅封装。

商品特性

典型输入数据速率 >10.7 Gb/s
数据相关抖动 <15 ps
典型最大输入时钟频率 >7 GHz
随机时钟抖动 <0.8 ps RMS
1:2 LVPECL输出低偏斜，最大 <15 ps
4:1多级复用器输入，可接受LVPECL、CML、LVDS
典型传播延迟150 ps
典型上升和下降时间45 ps
差分LVPECL输出，典型峰峰值750 mV
工作范围：VCC = 2.375 V至3.6 V
内部50 Ω输入端接电阻
VREFAC参考输出
环境工作温度 -40℃至 +85℃
这些是无铅器件

应用领域

SONET
千兆以太网（GigE）
光纤通道
背板
时钟/数据分配应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(74个/管，最小起订量 1 个)

个

起订量：1 个74个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	8GHz

	属性	参数值
	工作电压	2.375V~3.6V
	工作温度	-40℃~+85℃
