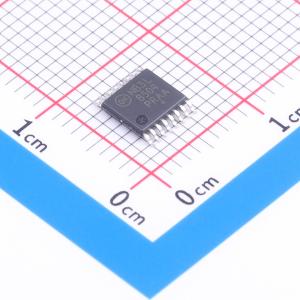

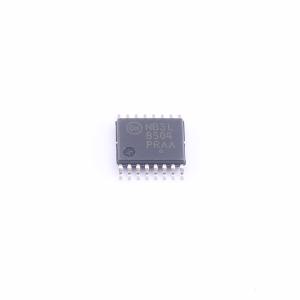

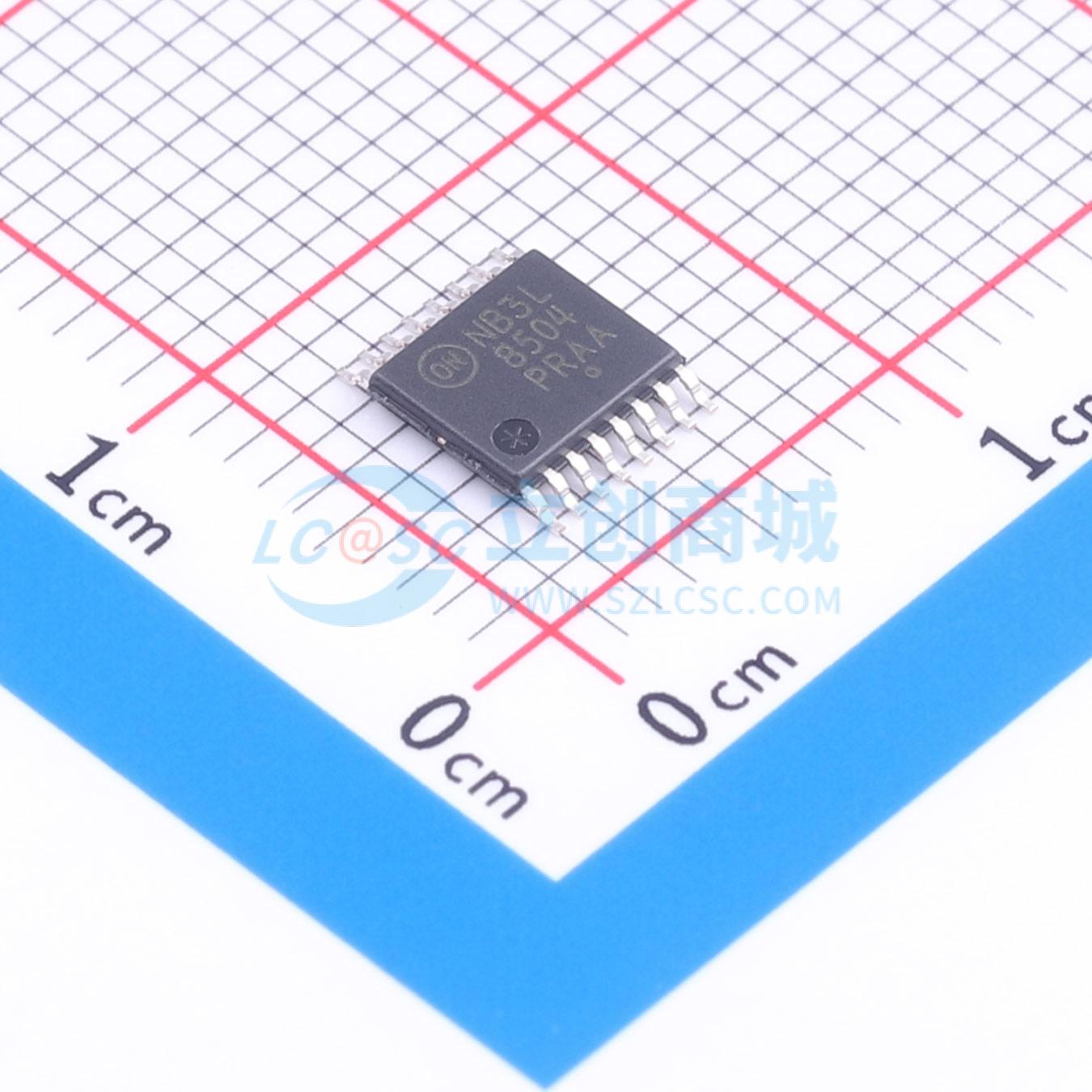

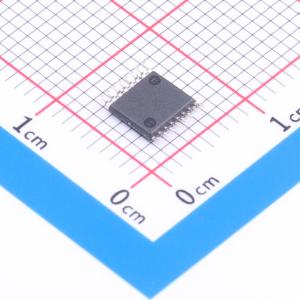

NB3L8504SDTG实物图
  • NB3L8504SDTG商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NB3L8504SDTG

NB3L8504SDTG

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NB3L8504S 是一款差分 1:4 LVDS 扇出缓冲器/转换器,带有针对每个差分输出的 OE 控制。由差分或单端输入驱动的差分输入可接受不同的逻辑电平标准,如 LVPECL、LVDS、HSTL、HCSL 和 SSTL。然后这些信号转换为输入的四个相同 LVDS 副本,最高 700 MHz。因此,NB3L8504S 适用于需要低歪曲率时钟分发应用。
品牌名称
onsemi(安森美)
商品型号
NB3L8504SDTG
商品编号
C897680
商品封装
TSSOP-16​
包装方式
管装
商品毛重
0.494克(g)

商品参数

属性参数值
商品目录时钟缓冲器/驱动器/分配器
最大输出频率700MHz
属性参数值
工作电压2.375V~3.63V
工作温度-40℃~+85℃

商品概述

NB3L8504S是一款差分1:4 LVDS扇出缓冲器/转换器,每个差分输出均具备OE控制功能。差分输入既可以由差分输入驱动,也可以由单端输入驱动,能够接受多种逻辑电平标准,如LVPECL、LVDS、HSTL、HCSL和SSTL。这些信号随后会被转换为四个与输入相同的LVDS信号副本,最高频率可达700 MHz。因此,NB3L8504S非常适合需要低偏斜的时钟分配应用。 NB3L8504S采用TSSOP - 16封装。

商品特性

  • 四个差分LVDS输出
  • 每个差分输出均有OE控制
  • 最高输出频率700 MHz
  • LVCMOS输出上升和下降时间最大为660 ps
  • 将差分输入转换为LVDS电平
  • 附加相位抖动均方根:典型值<100 fs
  • 最大输出偏斜50 ps
  • 最大器件间偏斜350 ps
  • 最大传播延迟1.3 ns
  • 工作范围:VCC = 2.5 V ±5%或3.3 V ±10%
  • 环境工作温度范围:-40℃至+85℃
  • 16引脚TSSOP封装,尺寸为4.4 mm x 5.0 mm x 0.925 mm
  • 这些器件为无铅器件

应用领域

  • 电信
  • 以太网网络
  • 同步光网络(SONET)

数据手册PDF
