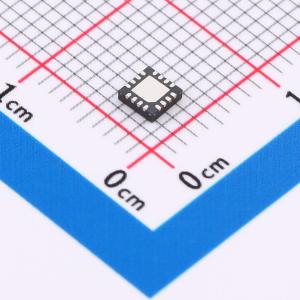

温馨提醒：图片仅供参考，商品以实物为准

NB6L11MMNG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NB6L11M 是一款差分 1:2 CML 扇出缓冲器。差分输入结合了通过 VT 引脚访问的内部 50 Ω 端接电阻，接受 LVPECL、LVCMOS、LVTTL、CML 或 LVDS 逻辑电平。仅为此器件提供 VREFAC 引脚，即内部产生的供应电压。VREFAC 用作单端 PECL 或 NECL 输入的参考电压。对于单端输入情况，未使用的互补差分输入将作为开关参考电压联接 VREFAC。VREFAC 还可将电容器耦合输入重偏置。使用时，通过 0.01 ?F 电容器对 VREFAC 进行去耦合，并将源/汲电流限制为 0.5 mA。不使用时，VREFAC 输出应保持开路。该器件采用小型 3x3 mm 16 引脚 QFN 封装。NB6L11M 属于一款 ECLinPS MAX 系列高性能时钟产品。
品牌名称: onsemi(安森美)
商品型号: NB6L11MMNG
商品编号: C897853
商品封装: QFN-16(3x3)
包装方式: 管装
商品毛重: 0.09克(g)

商品参数

商品概述

NB6L11M是一款差分1:2 CML扇出缓冲器。差分输入集成了内部50 Ω端接电阻，可通过VT引脚接入，能接受LVPECL、LVCMOS、LVTTL、CML或LVDS逻辑电平。 VREFAC引脚是仅为本器件提供的内部生成的电压源。VREFAC用作单端PECL或NECL输入的参考电压。在所有单端输入条件下，未使用的互补差分输入连接到VREFAC作为开关参考电压。VREFAC也可为电容耦合输入重新偏置。使用时，用0.01 μF电容对VREFAC进行去耦，并将源电流或灌电流限制在0.5 mA。不使用时，VREFAC输出应悬空。该器件采用3x3 mm 16引脚QFN小型封装。

商品特性

典型最大输入时钟频率 >4 GHz
典型传播延迟225 ps
典型上升和下降时间70 ps
最大均方根时钟抖动0.5 ps
差分CML输出，典型峰峰值380 mV
LVPECL工作范围：VCC = 2.375 V至3.63 V，VEE = 0 V
NECL工作范围：VCC = 0 V，VEE = -2.375 V至 -3.63 V
内部输入端接电阻，50 Ω
VREFAC参考输出
与现有的2.5 V / 3.3V LVEL、LVEP、EP和SG器件功能兼容
环境工作温度 -40℃至 +85℃
这些是无铅器件

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(123个/管，最小起订量 1 个)

个

起订量：1 个123个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	4GHz

	属性	参数值
	工作电压	2.375V~3.63V
	工作温度	-40℃~+85℃
