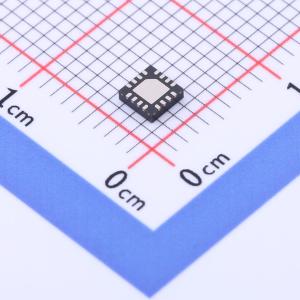

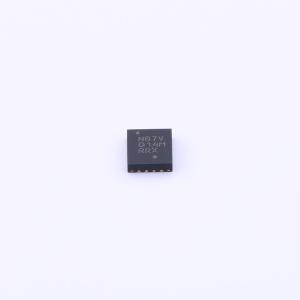

NB7VQ14MMNG

NB7VQ14M是一款高性能差分1:4 CML扇出缓冲器，带有可选的均衡器接收器。当分别与最高运行频率达8 GHz或14 Gb/s的时钟/数据路径串联时，NB7VQ14M输入将补偿通过FR4 PCB背板或电缆互连传输的劣化信号，并在1.8 V、2.5 V或3.3 V电源下输出四个与输入信号相同的CML副本。因此，通过减少铜互连或长电缆损耗引起的符号间干扰（ISI）来提高串行数据速率。均衡器使能引脚（EQEN）允许IN/IN输入流经或绕过均衡器部分。通过设置EQEN实现对均衡器功能的控制；当EQEN置低时，IN/IN输入绕过均衡器。当EQEN置高时，IN/IN输入流经均衡器。启动时的默认状态为低电平。因此，NB7VQ14M非常适合用于SONET、千兆以太网（GigE）、光纤通道、背板和其他时钟/数据分配应用。 差分输入集成了内部50 Ω端接电阻，可通过VT引脚访问。此特性使NB7VQ14M能够接受各种逻辑电平标准，如LVPECL、CML或LVDS。1:4扇出设计针对低输出偏斜应用进行了优化。

• 典型输入数据速率 >14 Gb/s
• 典型输入时钟频率 >8 GHz
• 典型传播延迟165 ps
• 典型上升和下降时间30 ps
• 最大输出偏斜 <15 ps
• 最大均方根时钟抖动 <0.8 ps
• 数据相关抖动峰峰值 <10 ps
• 典型差分CML输出，峰峰值400 mV
• 可选输入均衡
• 工作范围：VCC = 1.71 V至3.6 V，GND = 0 V
• 内部输入端接电阻，50 Ω
• 环境工作温度 -40℃至 +85℃
• 这些是无铅器件

• SONET
• 千兆以太网（GigE）
• 光纤通道
• 背板
• 时钟/数据分配应用
