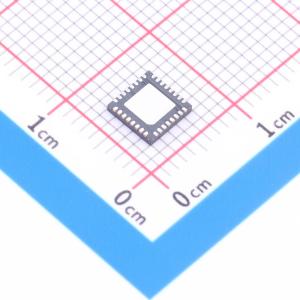

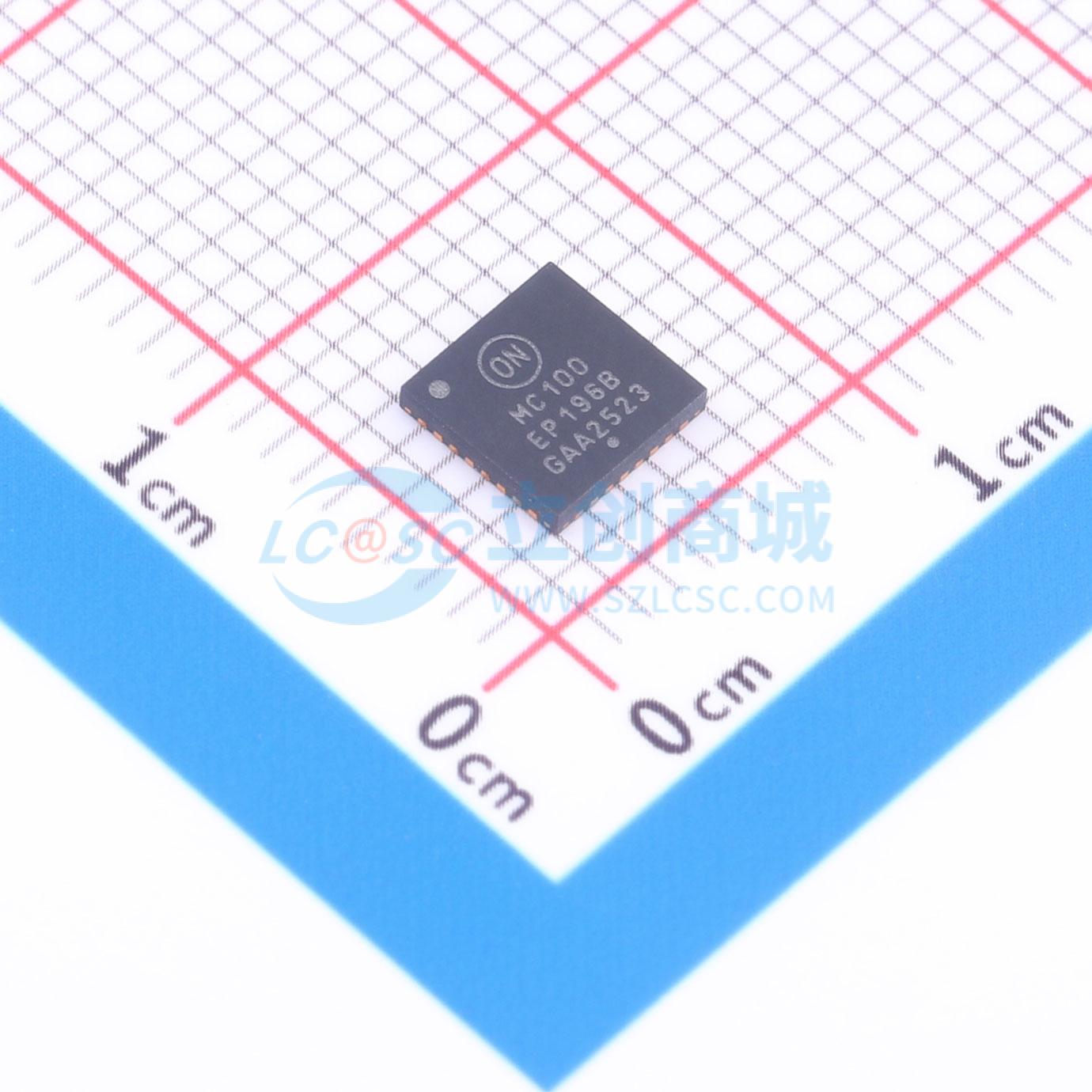

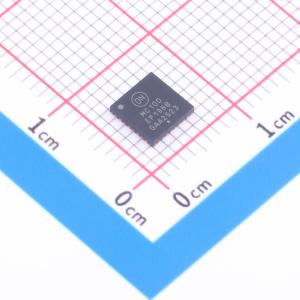

MC100EP196BMNG

MC100EP196BMNG

描述

MC100EP196B 是一款可编程延迟芯片 (PDC)，主要用于时钟去歪曲和计时调整。它提供了差分 NECL/PECL 输入转换的可变延迟。它与 EP195 结构相似，但使用 FTUNE 引脚增加了延迟中的进一步微调功能。FTUNE 输入采用从 VCC 到 VEE 的模拟电压来微调输出延迟，其范围为 0 到 60 ps。延迟部分由一个可编程的门极和多工器矩阵组成，如图 2 逻辑图所示。 EP196B 延迟增量的可数字选择分辨率约为 10 ps， 净范围最高 10.4 ns。所需延迟由 10 个数据选择输入 D(9:0) 值选择，由 LEN（引脚 10）控制。LEN 上的低电平可实现 D(9:0) 确定的实时延迟值的透明加载模式。LEN 上的低电平-高电平转换将针对 D(10:0) 中的任何后续变化锁定并保持现有电流值。表 6 和图 3 中显示了与 D0 (LSB) 至 D9 (MSB) 相关联的各种抽头数的恰当延迟值。

品牌名称

onsemi(安森美)

商品型号

MC100EP196BMNG

商品编号

C897392

商品封装

TQFN-32-EP(5x5)​

包装方式

管装

商品毛重

0.1245克(g)
