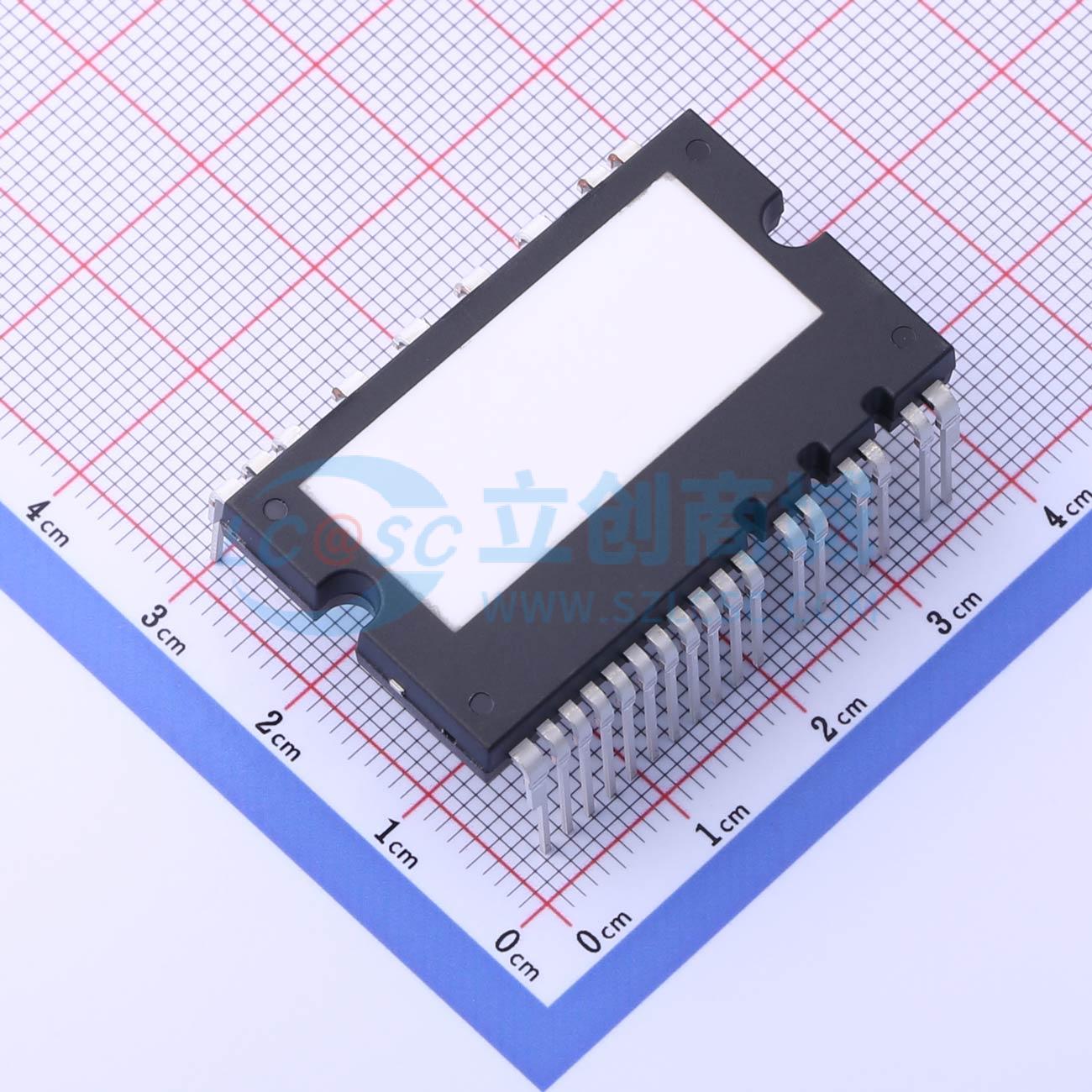

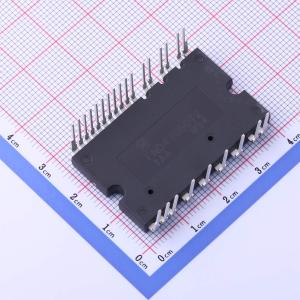

FND43060T2
FND43060T2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FND43060T 是一款用于运动控制的功率模块，用于空调和工业逆变器等小功率应用中的交流电机驱动，提供非常紧凑且高性能的逆变器方案。它采用完全隔离的封装，将低功耗短路额定 IGBT 和经优化的门极驱动器结合在一起，从而提供简单可靠的设计。系统可靠性通过实现温度监控的内置 NTC、用于高压侧和低压侧的集成式欠压锁定功能，以及过电流保护输入而得到进一步增强。用于低压侧 IGBT 的三个单独的开射极引脚可实现三支脚电流感应。内置自举二极管和专用 VS 引脚可简化 PCB 布局。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FND43060T2
- 商品编号
- C897387
- 商品封装
- SPMAA-J26
- 包装方式
- 管装
- 商品毛重
- 20.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 30A | |
| 工作电压 | 13.5V~16.5V | |
| 高侧偏置电压(Vbs) | 13V~18.5V | |
| 开关频率 | 20kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 4000Vrms | |
| 耗散功率(Pd) | - | |
| 静态电流(Iq) | 2.65mA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | - |
