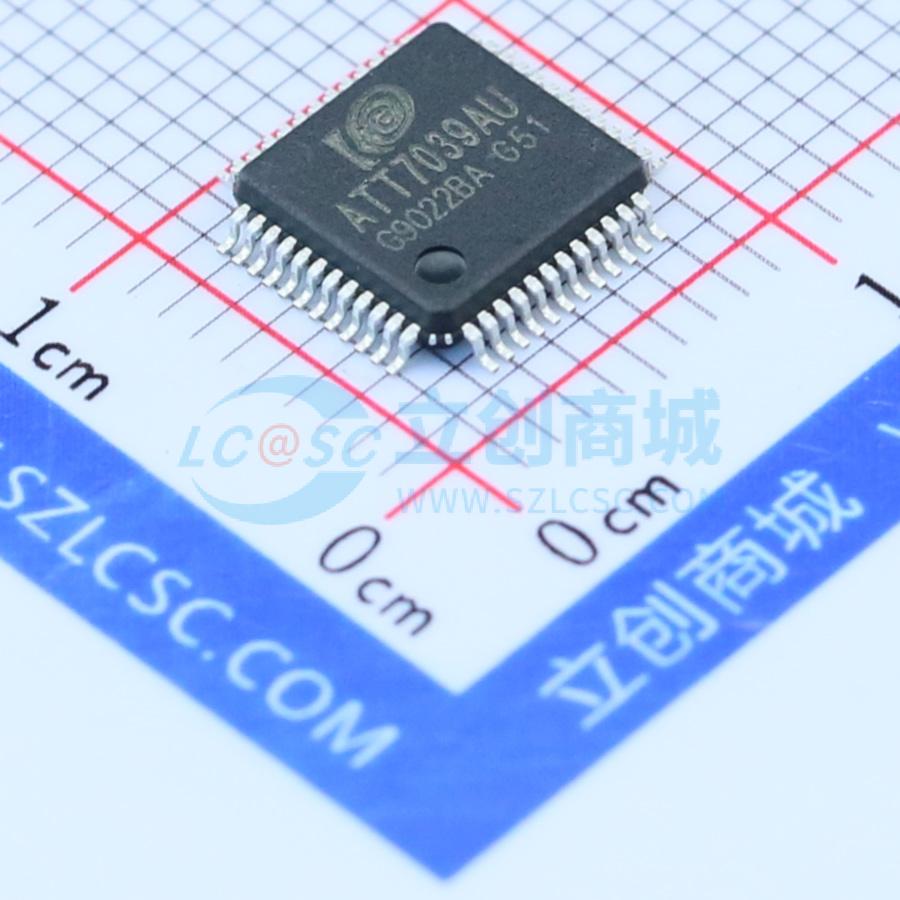

温馨提醒：图片仅供参考，商品以实物为准
ATT7039AU
停产 ATT7039AU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 钜泉光电
- 商品型号
- ATT7039AU
- 商品编号
- C94926
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.859克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51系列 | |
| 程序存储容量 | 28KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 24 | |
| 工作电压 | 2.7V~3.6V | |
| 应用领域 | - |
商品概述
ATT7039 是ATT7037 的精简版本，片内集成单相计量、处理器、电源管理，时钟管理，PLL，JTAG调试等功能。
商品特性
- 工作电压范围：2.7V - 3.6V
- 工作温度范围： -40 ℃ ~ 85 ℃
- 封装：LQFP - 48L
- 动态范围3000:1，有功电能误差小于 0.1% ，支持IEC62053 - 21、IEC62053 - 22 标准的精度要求
- 动态范围3000:1，无功电能误差小于 0.1% ，支持IEC62053 - 23 标准的精度要求
- 电流/电压有效值测量误差小于 0.5%
- 提供两路ADC 的原始采样数据和瞬时波形采样数据
- 电流和电压采样通道具有4 级模拟/数字增益可调，支持分流器和互感器直接接入
- 片内基准电压： 1.18v ± 2% （温度系数 ±25ppm/℃）
- 提供有功、无功电能脉冲输出，并开放快速脉冲计数寄存器，可保存掉电电能
- 提供多种电能累加方式
- 支持阻性功率增益误差、相位增益误差校验的软件校表方式
- 支持防潜动功能，启动功率可灵活设置
- 基于8 位R8051XC 设计，具有8052 兼容指令集和总线结构
- 单Cycle 的CPU
- 片内集成PLL 倍频电路
- 片内集成丰富的存储器资源，包括32K 的FLASH 程序存储器，其中4K 可配制的Flash 数据存储器，擦除次数大于20 万次；256 字节带有写保护操作的Info FLASH 存储器；256 字节内部数据寄存器；1K 字节外部数据寄存器，其中前256 字节在掉电时，可由后备电源保持数据不丢失
- 具有电源监测功能，电源监测域值可设置，保证上下电能够可靠复位
- SLEEP 模式下支持外部中断等6 种唤醒方式
- 片内集成可永不关断的硬件看门狗电路
- 片内集成RTC 模块，可输出秒脉冲进行校验，实现每秒时钟补偿
- 片内集成按键、串行通讯、LCD、红外调制、I2C 等外设
