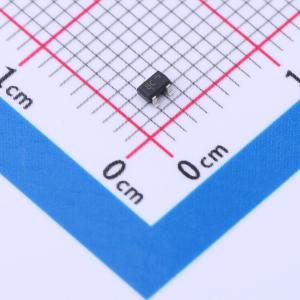

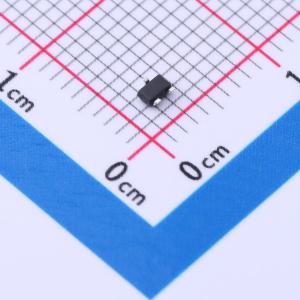

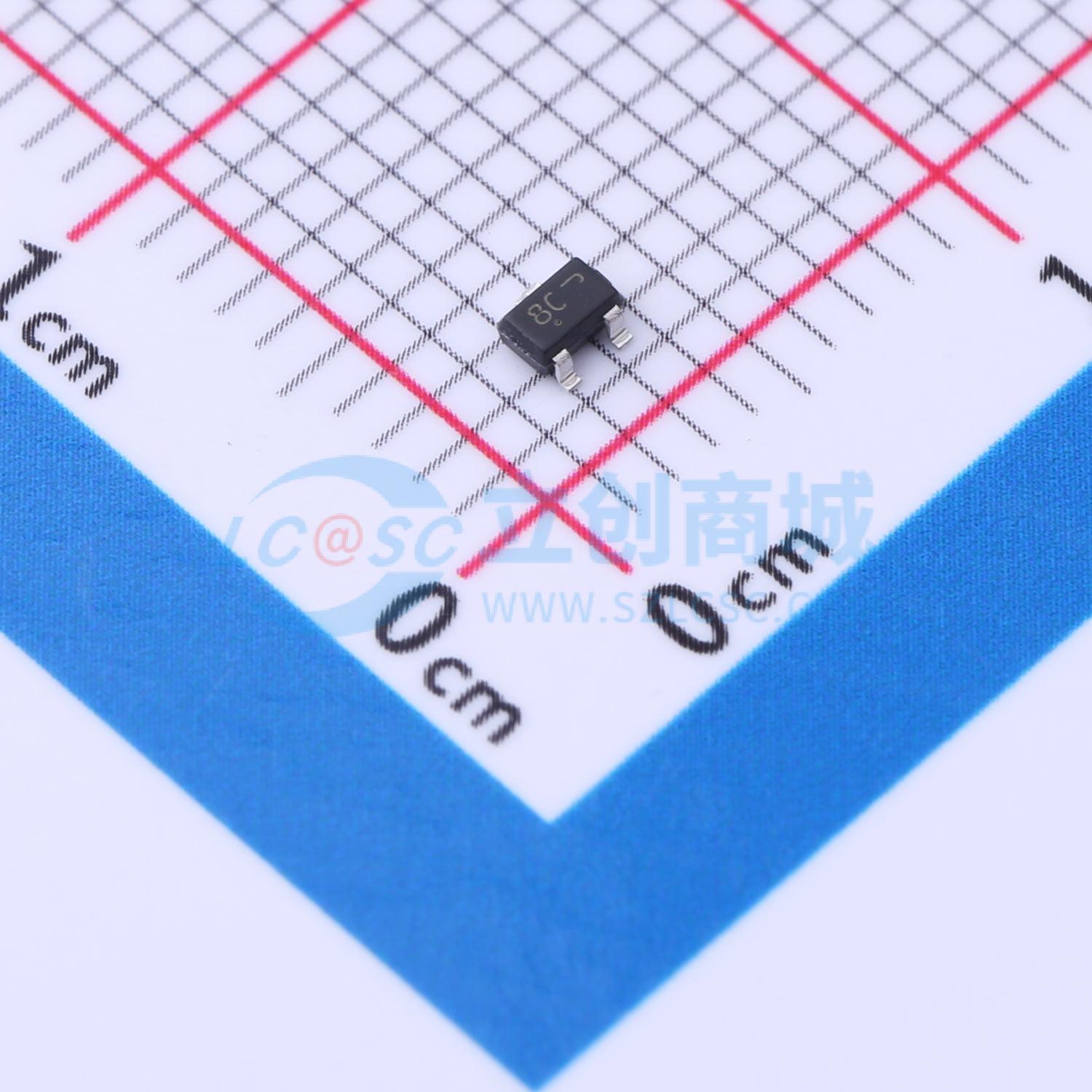

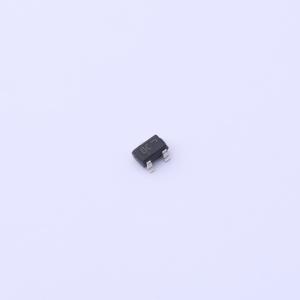

SMUN5213T1G
数字晶体管（BRT），带单片偏置电阻网络的NPN晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列数字晶体管旨在取代单个器件及其外部电阻偏置网络。偏置电阻晶体管（BRT）包含一个单晶体管和一个由两个电阻组成的单片偏置网络，即一个串联基极电阻和一个基极-发射极电阻。BRT 通过将这些单独的组件集成到一个器件中，从而减少了它们的使用。使用 BRT 可以降低系统成本和电路板空间。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SMUN5213T1G
- 商品编号
- C894399
- 商品封装
- SC-70(SOT-323)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 202mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 80@5mA,10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 3V | |
| 最大输入电压(VI(off)) | 1.2V | |
| 输出电压(VO(on)) | - | |
| 输入电阻 | 47kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 250mV@300uA,10mA |
