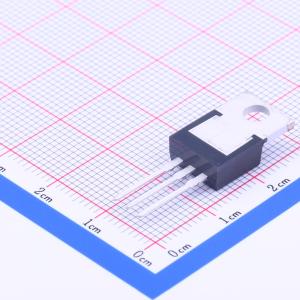

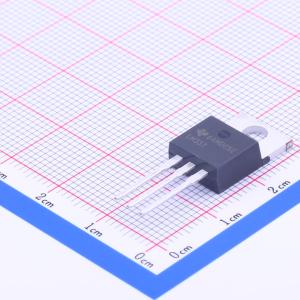

温馨提醒：图片仅供参考，商品以实物为准

LM337KCSE3

1.5A 负电压可调节线性稳压器停产

描述: LM337 1.5A 负电压可调节线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM337KCSE3
商品编号: C94660
商品封装: TO-220
包装方式: 管装
商品毛重: 3.1克(g)
立创商城设计参考: LDO-(4)电源输入30V以上-(3)输出1A以上方案

商品参数

商品概述

LM237和LM337是可调式三端负电压稳压器，能够在-1.2 V至-37 V的输出电压范围内提供超过-1.5 A的电流。它们只需两个外部电阻来设置输出电压，以及一个输出电容用于频率补偿。 LMx37系列器件是可调式三端负电压稳压器，能够在-1.2 V至-37 V的输出电压范围内提供超过-1.5 A的电流。它们使用极其简便，只需两个外部电阻来设置输出电压，以及一个输出电容用于频率补偿。当前的设计针对出色的稳压性能和低热瞬态进行了优化。此外，LM237和LM337具备内部限流、热关断和安全区补偿功能，使其几乎不会因过载而损坏。LMx37系列器件适用于多种应用，包括板载局部稳压、可编程输出电压调节和精密电流调节。

商品特性

输出电压范围可在-1.2 V至-37 V之间调节
最大输出电流能力为1.5 A
输入电压每变化一次，输入稳压精度典型值为0.01%
输出稳压精度典型值为0.3%
在稳压器的温度范围内，峰值输出电流恒定
纹波抑制比典型值为77 dB
可直接替代行业标准的LM237和LM337

应用领域

需要负输出电压或精密电流调节的应用
消费电子产品
终端设备
便携式应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	37V
	输出电压	1.2V~37V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	77dB@(120Hz)

	属性	参数值
	压差	-
	特性	过热保护；过流保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	负极
	输出通道数	1
