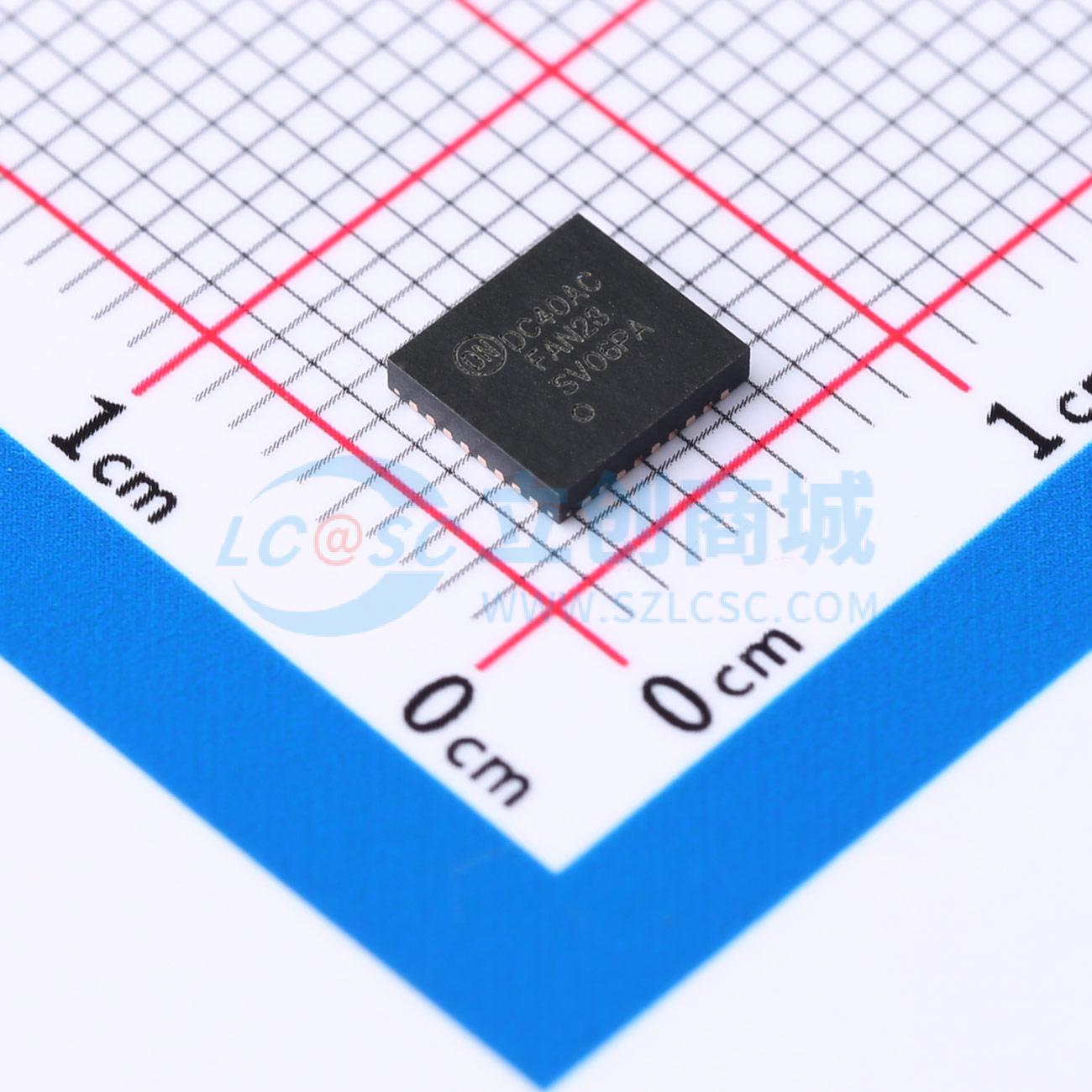

温馨提醒：图片仅供参考，商品以实物为准
FAN23SV06PAMPX
降压型 6A 7V~18V
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN23SV06PAMPX
- 商品编号
- C890663
- 商品封装
- PQFN-34-EP(5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~18V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 6A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FAN23SV06A/FAN23SV06PA 是一款高效的同步降压稳压器。该稳压器能够在7 V至18 V的输入电压范围内工作，并支持6 A的连续负载电流。如果V_IN、PVIN和PVCC连接在一起以旁路内部线性稳压器，设备可以从5 V电源轨（±10%）运行。
这些设备利用Fairchild的恒定导通时间控制架构来提供出色的瞬态响应并保持相对恒定的开关频率。FAN23SV06A使用脉冲频率调制（PFM）模式，通过在轻载时减少开关频率来最大化轻载效率。FAN23SV06PA则采用强制脉宽调制（PWM）模式，适用于需要在整个负载范围内保持相对恒定开关频率的应用。
开关频率和过流保护可以编程设置，为各种应用提供灵活的解决方案。输出过压、欠压、过流和热关断保护有助于在故障条件下防止设备损坏。当激活热关断后，滞回功能会在恢复正常工作温度时重新启动设备。
- 输入电压范围：7 V 至 18 V，使用内部线性稳压器进行偏置
- 输入电压范围：4.5 V 至 5.5 V，将V_IN/PVIN/PVCC连接以旁路内部稳压器
- 高效率：峰值超过96%
- 连续输出电流：6 A
- 精确使能功能促进V_IN欠压锁定功能
- PFM模式提高轻载效率
- 可选强制PWM模式 (FAN23SV06PA)
- 优异的线路和负载瞬态响应
- 精密参考：全温范围内±1%
- 输出电压范围：0.6 V 至 5.5 V
- 可编程频率：200 kHz 至 1.5 MHz
- 可编程软启动
- 低关断电流
- 可调输出电流限制
- 内部自举二极管
- 热关断
- 无卤素和无铅，符合RoHS标准
应用领域
- 服务器和台式计算机
- 宁基笔记本电脑、上网本
- 游戏机
- 电信存储
