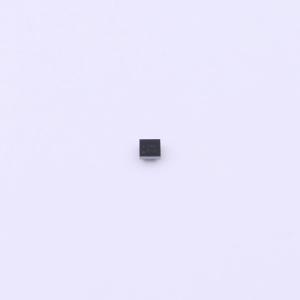

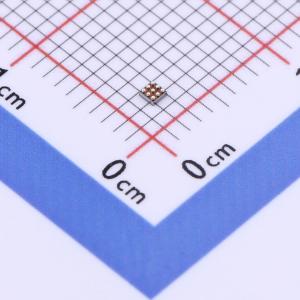

温馨提醒：图片仅供参考，商品以实物为准
FAN48615UC11X
低功耗同步升压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN48615是一款低功耗PWM升压调节器,设计用于从单节锂离子电池和其他高级电池化学物质提供稳定的输出电压。即使系统电池电压低于最低值,设备仍能维持1000mA负载电流的输出电压调节。内置功率晶体管、同步整流和低供电电流使其适用于电池供电应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN48615UC11X
- 商品编号
- C890716
- 商品封装
- WLCSP-9(1.2x1.2)
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~4.5V | |
| 输出电压 | 5.4V | |
| 输出电流 | 1A | |
| 开关频率 | 2.3MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 95uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
FAN48615是一款低功耗仅PWM升压稳压器，旨在从标准单节锂离子电池及先进电池化学物质中提供最小电压调节轨。即使在低于系统最低电池电压的情况下，该器件也能为1000mA的输出负载电流维持输出电压调节。内置功率晶体管、同步整流和低供电电流的结合使FAN48615适用于电池供电的应用。
FAN48615采用9焊球、0.4毫米间距、(1.215 x 1.215 mm)晶圆级芯片尺寸封装(WLCSP)。
商品特性
- 输入电压范围：2.7 V 至 5.5 V
- 输出电压：5.25 V 和 5.4 V
- 最大负载能力：1000 mA
- 仅 PWM
- 效率高达 97%
- 通过 EN 引脚强制直通操作
- 内部同步整流
- 真正的负载断开
- 短路保护
- 三个外部组件：2016（公制）0.47 μH 电感器，0402 输入和 0603 输出电容器
- 该设备无铅
应用领域
- D类音频放大器
- 低压锂离子电池升压
- 智能手机、平板电脑、便携设备
- 射频应用
- 近场通信应用
