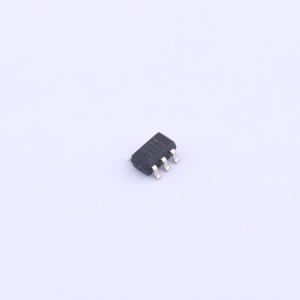

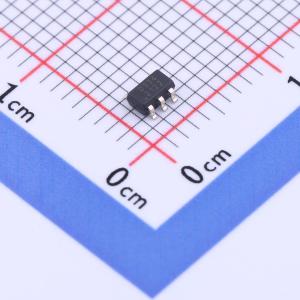

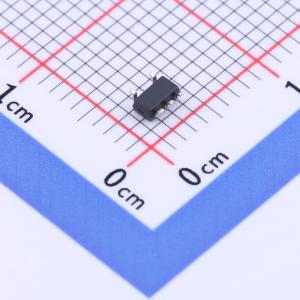

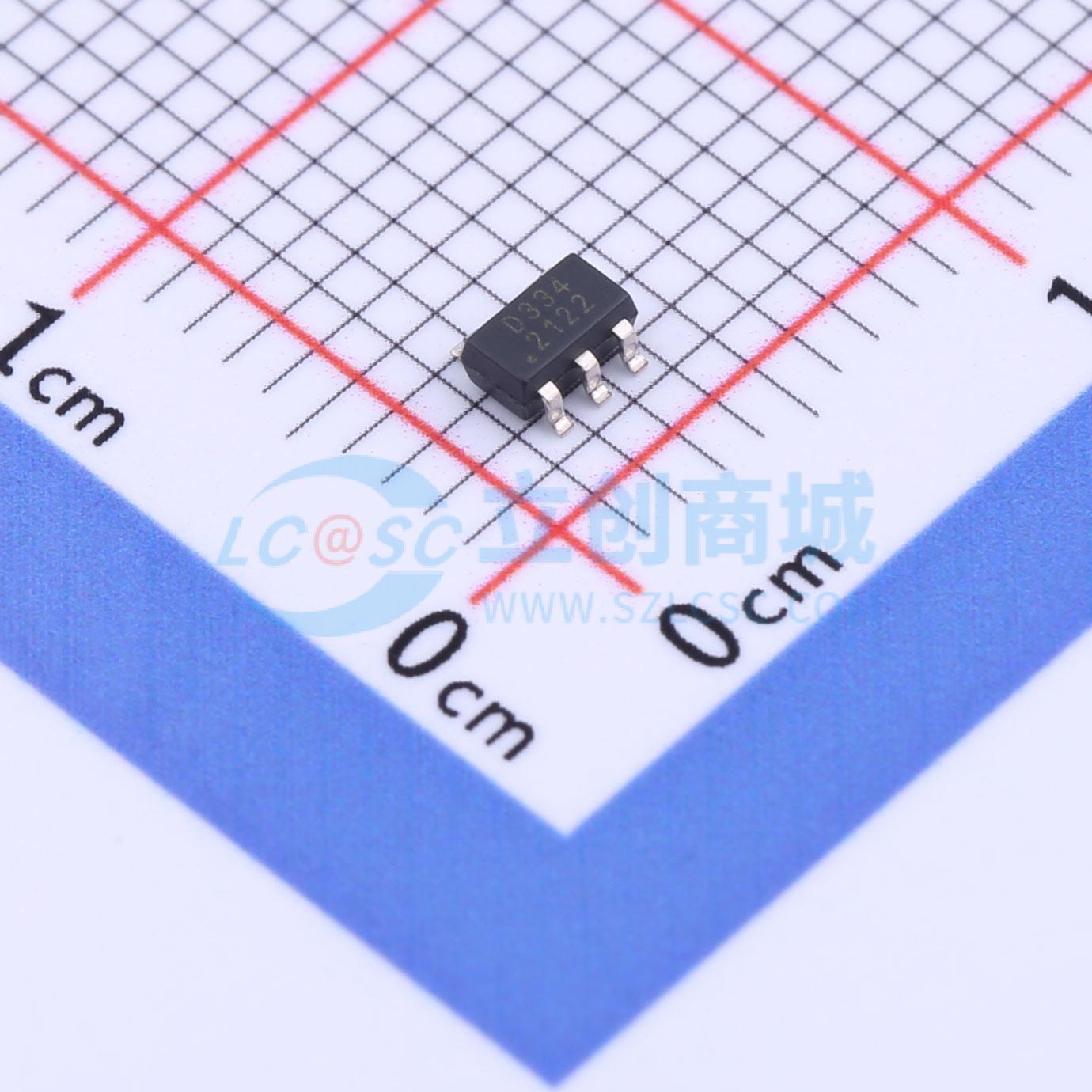

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8.8V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 击穿电压 | 6V | |
| 类型 | TVS |
商品概述
CM1223系列二极管阵列专为需要最小电容负载的电子元件或子系统提供ESD保护而设计。这些器件非常适合保护具有高数据和时钟速率的系统，或用于需要低电容负载的电路。每个ESD通道由一对串联的二极管组成，可将正或负ESD电流脉冲导向正（V_P）或负（V_N）电源轨。在V_P和V_N之间嵌入了一个齐纳二极管，用于吸收正向ESD冲击，并为V_P轨提供ESD保护。还集成了一个额外的二极管，用作反向驱动电流保护。CM1223可根据IEC 61000 - 4 - 2标准防护高达±8kV的ESD脉冲。此外，根据MIL - STD - 883D（方法3015）人体模型（HBM）ESD规范，所有引脚都能防护大于±15kV的接触放电。 这些器件特别适合保护使用高速端口的系统，如USB2.0、IEEE1394（Firewire、iLink）、串行ATA、DVI、HDMI，以及可移动存储设备、数码摄像机、DVD - RW驱动器中的相应端口，以及其他需要在小封装尺寸下实现极低负载电容和ESD保护的应用。
商品特性
- 两通道、四通道和八通道ESD保护，所有线路均集成反向驱动保护
- 提供符合IEC61000 - 4 - 2 4级标准的ESD保护：±8 kV接触放电和±15 kV空气放电
- 通道输入电容低至1.0 pF（典型值）
- 电容随温度和电压的变化极小
- 通道I/O到地的电容差典型值为0.02pF，非常适合差分信号
- 信号引脚与相邻信号引脚之间的互电容为0.11 pF（典型值）
- 齐纳二极管保护电源轨，无需外部旁路电容
- 引脚与CM1213 - 02、- 04和 - 08兼容
- 每个I/O引脚可承受1000次以上的ESD冲击
- 提供SOT和MSOP封装
- 这些器件无铅且符合RoHS标准
应用领域
- 台式电脑、笔记本电脑和外设中480 Mbps的USB 2.0端口
- 400 Mbps / 800 Mbps的IEEE1394 Firewire端口
- 笔记本电脑、机顶盒、数字电视、液晶显示器中的DVI端口、HDMI端口
- UDI和Display端口
- 台式电脑和硬盘驱动器中的串行ATA端口
- PCI Express端口
- 通用高速数据线ESD保护
