温馨提醒：图片仅供参考，商品以实物为准

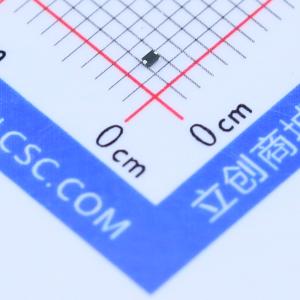

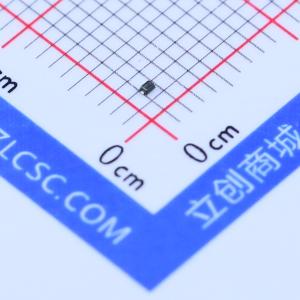

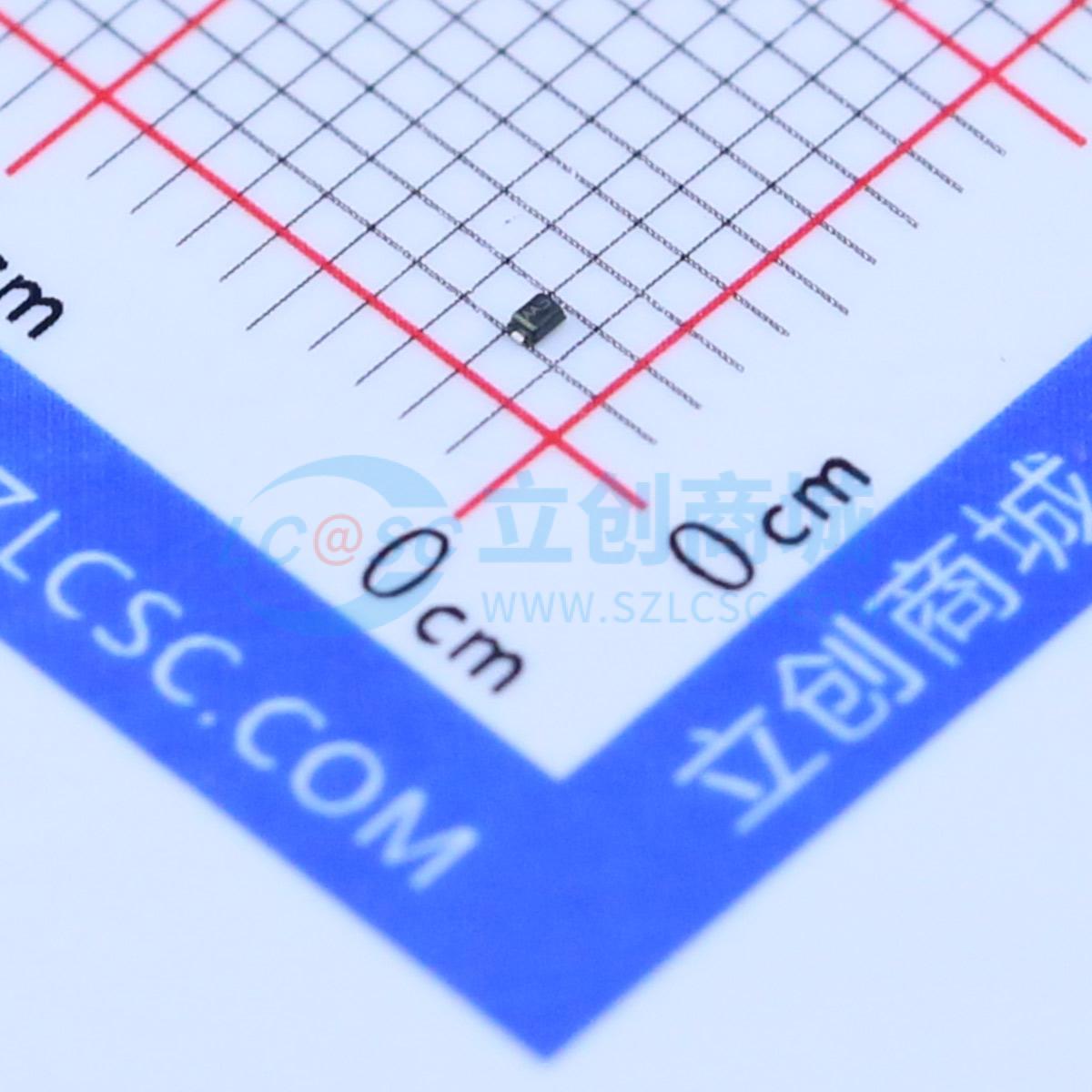

ESD7951ST5G
停产 双向ESD 5V截止 峰值脉冲电流：1A
- 描述
- ESD7951旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其电容极低，它适用于高频设计，如USB 2.0高速和天线线路应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7951ST5G
- 商品编号
- C94375
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESD7951旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些元件非常适合用于电路板空间有限的设计中的ESD保护。由于其电容极低，它适用于高频设计，如USB 2.0高速接口和天线线路应用。
商品特性
- 超低电容0.5 pF
- 低钳位电压
- 小尺寸封装：0.039英寸×0.024英寸（1.00 mm×0.60 mm）
- 低封装高度：0.016英寸（0.4 mm）
- 耐受电压：5 V
- 低泄漏电流
- 典型响应时间< 1.0 ns
- 符合IEC61000-4-2 4级ESD保护标准
- 带有SZ前缀，适用于汽车及其他有特殊产地和控制变更要求的应用；符合AEC-Q101标准，可提供生产件批准程序（PPAP）文件
- 无铅器件
应用领域
- USB 2.0高速接口
- 天线线路应用
