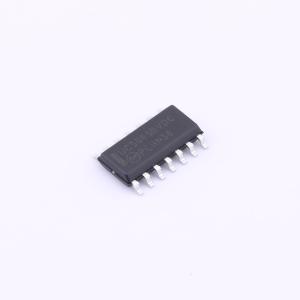

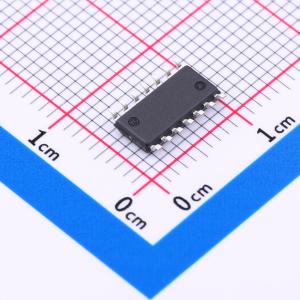

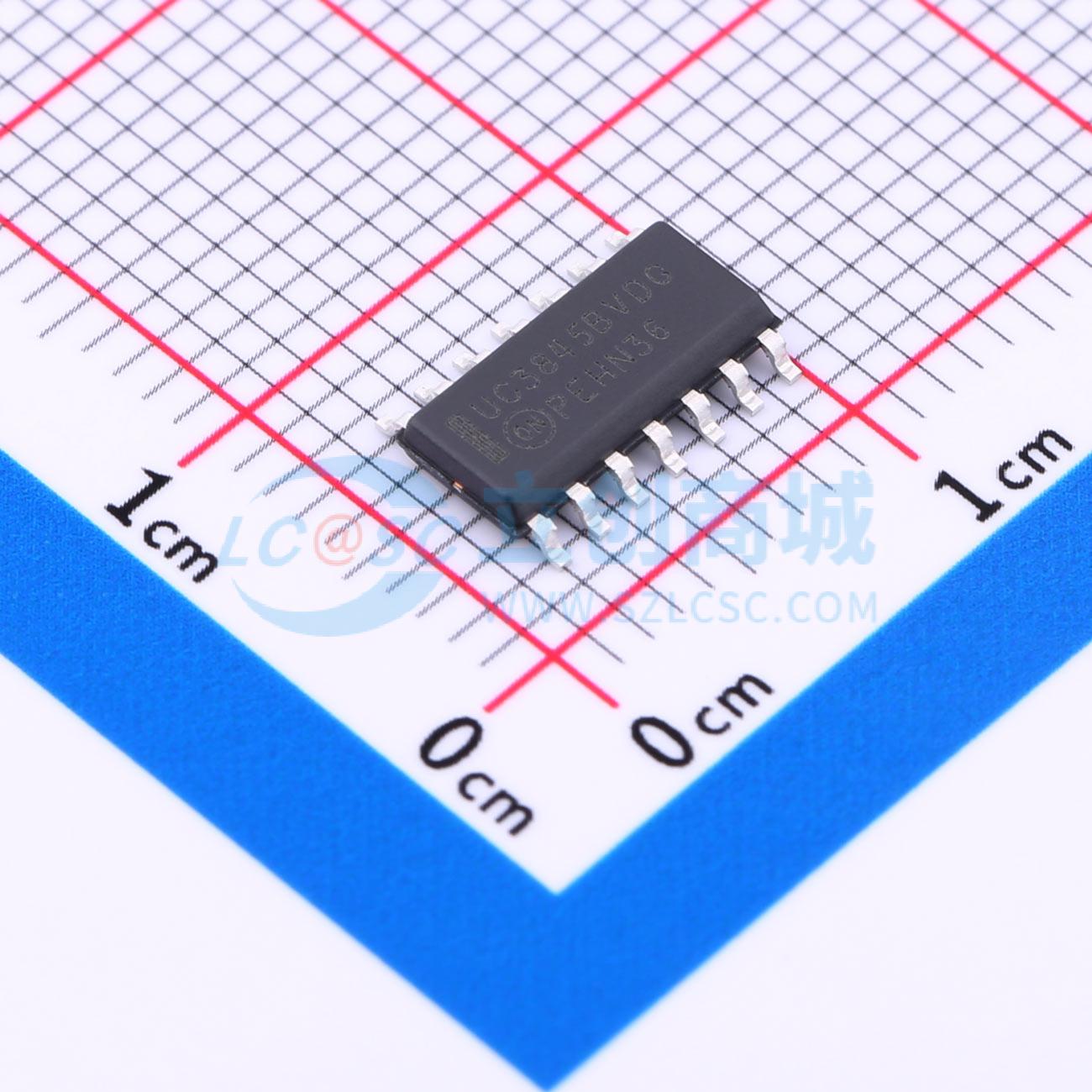

温馨提醒：图片仅供参考，商品以实物为准

UC3845BVDR2G

高性能电流模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC3844B、UC3845B系列是高性能固定频率电流模式控制器。它们专为离线和直流 - 直流转换器应用而设计，为设计人员提供了一种使用最少外部元件的经济高效解决方案。这些集成电路具有振荡器、温度补偿基准、高增益误差放大器、电流检测比较器和一个非常适合驱动功率MOSFET的大电流图腾柱输出。还包括保护功能，其中包括带迟滞的输入和基准欠压锁定、逐周期电流限制、用于单脉冲计量的锁存器，以及一个触发器，该触发器每隔一个振荡周期将输出关断，允许将输出死区时间从50%编程到70%。这些器件有8引脚双列直插式和表面贴装（SOIC - 8）塑料封装，以及14引脚塑料表面贴装（SOIC - 14）封装。SOIC - 14封装为图腾柱输出级提供了独立的电源和接地引脚。UCX844B的欠压锁定（UVLO）阈值为16V（开启）和10V（关断），非常适合离线转换器。UCX845B针对低电压应用进行了优化，其UVLO阈值为8.5V（开启）和7.6V（关断）。
品牌名称: onsemi(安森美)
商品型号: UC3845BVDR2G
商品编号: C889962
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

UC3844B、UC3845B系列是高性能固定频率电流模式控制器。它们专为离线和直流 - 直流转换器应用而设计，为设计人员提供了一种使用最少外部元件的经济高效解决方案。这些集成电路具有振荡器、温度补偿基准、高增益误差放大器、电流检测比较器和一个非常适合驱动功率MOSFET的大电流图腾柱输出。还包括保护功能，其中包括带迟滞的输入和基准欠压锁定、逐周期电流限制、用于单脉冲计量的锁存器，以及一个触发器，该触发器每隔一个振荡周期将输出关断，允许将输出死区时间从50%编程到70%。这些器件有8引脚双列直插式和表面贴装（SOIC - 8）塑料封装，以及14引脚塑料表面贴装（SOIC - 14）封装。SOIC - 14封装为图腾柱输出级提供了独立的电源和接地引脚。 UCX844B的欠压锁定（UVLO）阈值为16V（开启）和10V（关断），非常适合离线转换器。UCX845B针对低电压应用进行了优化，其UVLO阈值为8.5V（开启）和7.6V（关断）。

商品特性

微调振荡器，实现精确频率控制
振荡器频率保证为250 kHz
电流模式工作，输出开关频率可达500 kHz
输出死区时间可从50%调节至70%
自动前馈补偿
锁存式PWM，用于逐周期电流限制
带欠压锁定的内部微调基准
大电流图腾柱输出
带迟滞的欠压锁定
低启动和工作电流
这些器件无铅且符合RoHS标准
采用NCV前缀，适用于汽车和其他需要独特场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.6V~30V
	开关频率	500kHz
	耗散功率(Pd)	862mW

	属性	参数值
	最大占空比	48%
	拓扑结构	反激式；升压式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+105℃@(TA)
