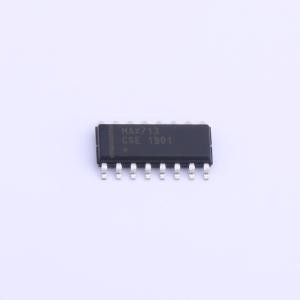

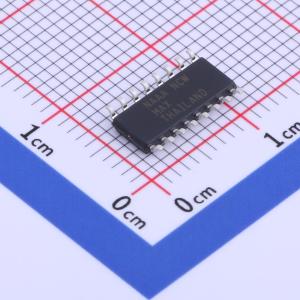

MAX713CSE+T
MAX713CSE+T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- MAX713CSE+T
- 商品编号
- C879650
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 6V~20V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 镍镉电池；镍氢电池 | |
| 电池节数 | 1~16 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 5uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒流充电；充电终止；可编程充电电流；欠压锁定；涓流充电 |
商品概述
MAX712/MAX713可从比电池最高电压至少高1.5V的直流电源对镍氢（NiMH）和镍镉（NiCd）电池进行快速充电。可对1至16节串联电池以高达4C的速率充电。电压斜率检测模数转换器、定时器和温度窗口比较器可确定充电是否完成。MAX712/MAX713通过板载+5V并联稳压器由直流电源供电。未充电时，它们从电池汲取的最大电流为5μA。低端电流检测电阻可在为电池负载供电的同时调节电池充电电流。 MAX712通过检测零电压斜率来终止快速充电，而MAX713则采用负电压斜率检测方案。这两款器件均提供16引脚DIP和SO封装。仅需一个外部功率PNP晶体管、一个隔离二极管、三个电阻和三个电容作为外部元件。
商品特性
- 从比电池最高电压至少高1.5V的直流电源对镍氢（NiMH）和镍镉（NiCd）电池进行快速充电
- 以高达4C的速率对1至16节串联电池充电
- 电压斜率检测模数转换器、定时器和温度窗口比较器确定充电是否完成
- 通过板载+5V并联稳压器由直流电源供电
- 未充电时，从电池汲取的最大电流为5μA
- 低端电流检测电阻可在为电池负载供电的同时调节电池充电电流
- MAX712通过检测零电压斜率来终止快速充电，而MAX713则采用负电压斜率检测方案
- 提供16引脚DIP和SO封装
- 仅需一个外部功率PNP晶体管、一个隔离二极管、三个电阻和三个电容作为外部元件
应用领域
- 电池供电设备
- 笔记本电脑、笔记本和掌上电脑
- 手持终端
- 手机
- 便携式消费产品
- 便携式立体声音响
- 无绳电话
