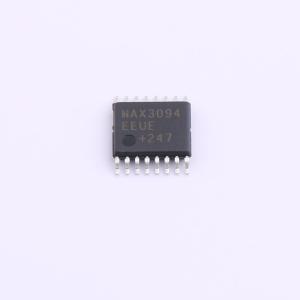

温馨提醒：图片仅供参考，商品以实物为准
MAX3094EEUE+
±15kV ESD保护，10Mbps，3V/5V低功耗四通道RS-422/RS-485接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX3094E是低功耗、ESD保护的四通道RS-422/RS-485接收器。它具有±15kV ESD保护，并支持10Mbps的数据速率。
- 商品型号
- MAX3094EEUE+
- 商品编号
- C879653
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbps | |
| 节点数 | 128 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 4mA |
商品特性
- 10Mbps数据速率
- 1nA低功耗关断模式，此时接收器输出为高阻抗
- 故障安全特性，输入开路时保证逻辑高电平输出
- 四分之一单位负载输入阻抗，允许总线上连接128个接收器
- 引脚兼容，是行业标准’34C86的低功耗升级版
- 提供节省空间的TSSOP、窄SO和PDIP封装
- 静电放电（ESD）保护：IEC 1000 - 4 - 2气隙放电±15kV，IEC 1000 - 4 - 2接触放电±8kV，人体模型±15kV
- 接收器传播延迟保证在预定值的±8ns内，确保不同生产批次间的器件匹配
应用领域
- 电信设备
- 坚固的RS - 422/RS - 485/RS - 423总线接收器
- ESD敏感应用的接收器
- 电平转换器
