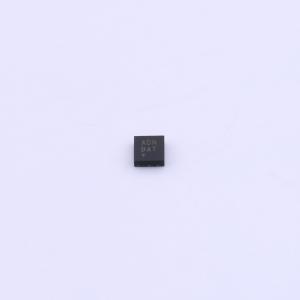

温馨提醒：图片仅供参考，商品以实物为准

MAX17220ELT+T

400mV至5.5V输入，超低功耗同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX17220mAX17225是一款超低功耗同步升压DC-DC转换器,具有真关断模式,适用于电池供电设备。该系列器件具有超低静态电流、高效率和小尺寸解决方案。输入电压范围为400mV至5.5V,输出电压可通过单个标准1%电阻设置。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17220ELT+T
商品编号: C879657
商品封装: UDFN-6(2x2)
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

MAX17220–MAX17225 是一系列超低静态电流升压型（升压）DC-DC 转换器，具有 225mA/0.5A/1A 峰值电感电流限制和真关断™功能。真关断功能可将输出与输入断开，无正向或反向电流。输出电压可通过单个标准 1%电阻进行选择。225mA（MAX17220/MAX17221）、500mA（MAX17222/MAX17223）和 1A（MAX17224/MAX17225）的峰值电感电流限制，使电感选择更加灵活。MAX17220/MAX17222/MAX17224 版本具备启动后使能瞬态保护（ETP）功能，根据负载电流，可使输出在低至 400mV 的输入电压下保持稳压。MAX17220–MAX17225 具有超低静态电流、小尺寸的整体解决方案以及全负载范围内的高效率。MAX17220–MAX17225 非常适合对电池续航要求较高的电池应用。

商品特性

进入 OUT 真关断模式时静态电源电流为 300nA
关断电流为 0.5nA
输出与输入断开
输出电压在 0V 至 5V 时无反向电流
峰值效率达 95%
输入范围为 400mV 至 5.5V
最小启动电压为 0.88V
输出电压范围为 1.8V 至 5V
步长为 100mV
单个 1%电阻可选输出
225mA、500mA 和 1A 峰值电感电流限制
MAX17220/MAX17221：225mA 电感电流限制（ILIM）
MAX17222/MAX17223：500mA 电感电流限制（ILIM）
MAX17224/MAX17225：1A 电感电流限制（ILIM）
MAX17220/MAX17222/MAX17224 使能瞬态保护（ETP）
2mm x 2mm、6 引脚 μDFN 封装
0.88mm x 1.4mm、6 凸点 WLP 封装（2 x 3，间距 0.4mm）

应用领域

光学心率监测（OHRM）LED 驱动器
实时时钟（RTC）/报警蜂鸣器的超级电容备份
一次电池便携式系统
小型、低功耗物联网传感器
二次电池便携式系统
可穿戴设备
电池供电的医疗设备
低功耗无线通信产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交32单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	400mV~5.5V
	输出电压	1.8V~5V
	输出电流	-
	开关频率	2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	可调
