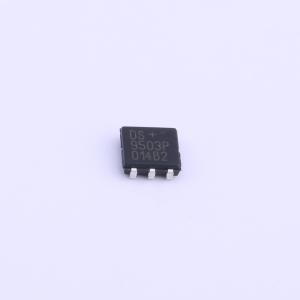

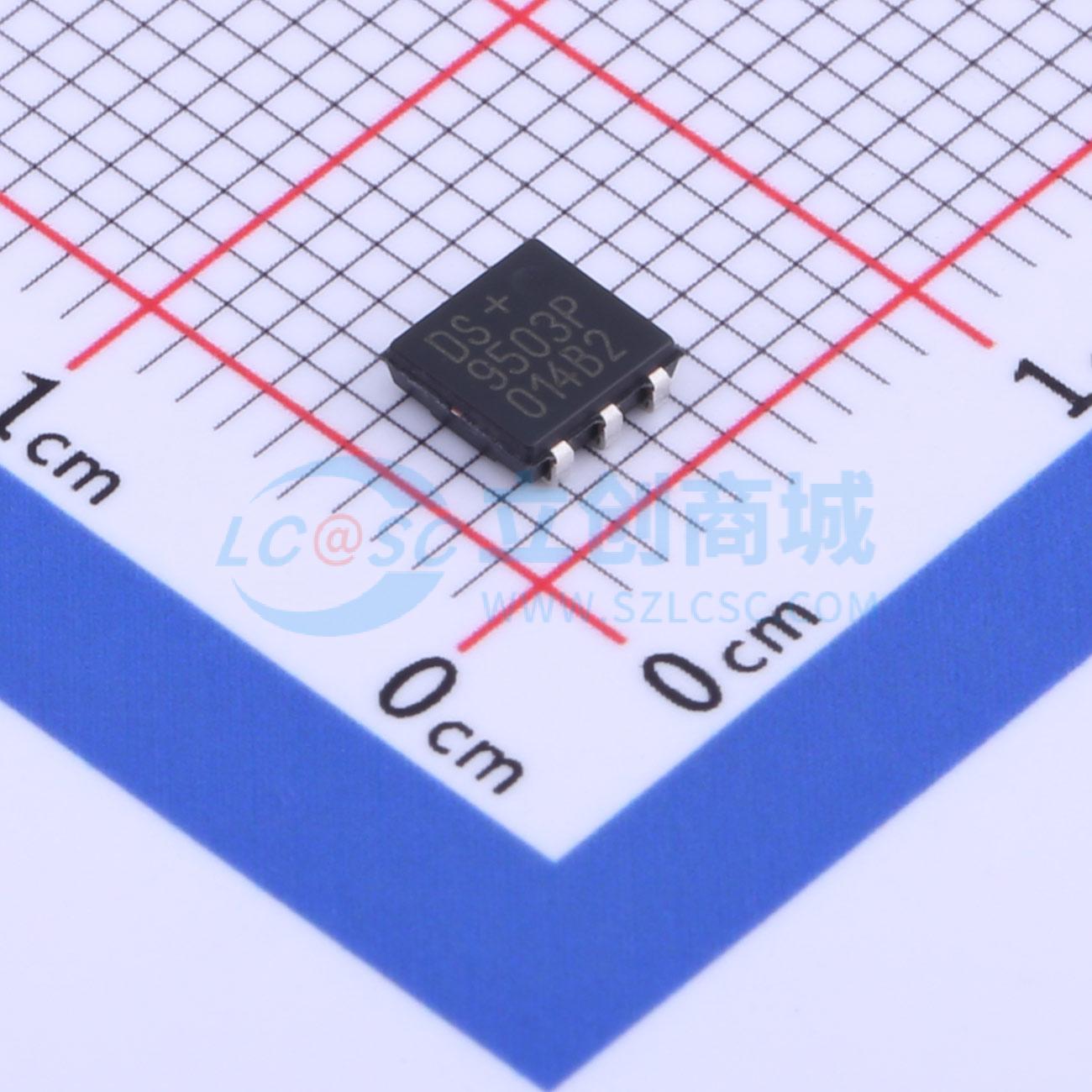

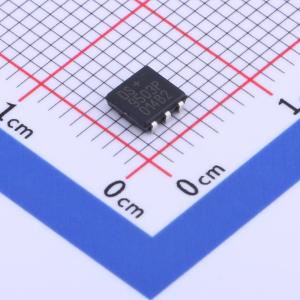

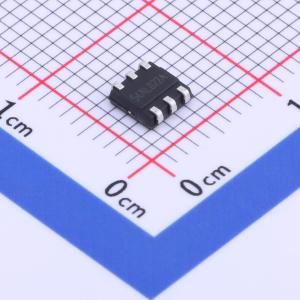

DS9503P+T
带电阻的ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS9503 设计用作 1-Wire 微局域网接口的静电放电（ESD）保护器件。与 DS9502 不同，DS9503 芯片上集成了两个 5Ω 隔离电阻。尽管在通信过程中 5Ω 电阻的影响可忽略不计，但在 ESD 事件中，相对于导通的二极管，它们呈现出高阻抗。因此，二极管吸收能量，而电阻进一步隔离并保护封装另一侧的电路。如果与 I/O 端口已有强大 ESD 保护的电路配合使用，ESD 保护等级可提升至超过 27 kV（符合 IEC 801-2 参考模型）。若遇到超出其最大额定值的异常 ESD 冲击，DS9503 最终会发生“短路”故障，从而防止进一步损坏。在正常工作时，DS9503 的特性类似于普通齐纳二极管。当电压超过触发电压时，该器件的电流-电压（I/V）特性会出现“回滞”现象，允许相同或更大的电流通过，但电压会显著降低。只要维持最小电流或电压，器件就会保持在“回滞模式”。如果电压或电流降至维持电压或维持电流以下，器件将突然切换到正常模式，仅传导很小的泄漏电流。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- DS9503P+T
- 商品编号
- C879660
- 商品封装
- TSOC-6
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 反向电流(Ir) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
DS9503 设计用作 1-Wire 微局域网接口的静电放电（ESD）保护器件。与 DS9502 不同，DS9503 芯片上集成了两个 5Ω 隔离电阻。尽管在通信过程中 5Ω 电阻的影响可忽略不计，但在 ESD 事件中，相对于导通的二极管，它们呈现出高阻抗。因此，二极管吸收能量，而电阻进一步隔离并保护封装另一侧的电路。如果与 I/O 端口已有强大 ESD 保护的电路配合使用，ESD 保护等级可提升至超过 27 kV（符合 IEC 801-2 参考模型）。若遇到超出其最大额定值的异常 ESD 冲击，DS9503 最终会发生“短路”故障，从而防止进一步损坏。
在正常工作时，DS9503 的特性类似于普通齐纳二极管。当电压超过触发电压时，该器件的电流-电压（I/V）特性会出现“回滞”现象，允许相同或更大的电流通过，但电压会显著降低。只要维持最小电流或电压，器件就会保持在“回滞模式”。如果电压或电流降至维持电压或维持电流以下，器件将突然切换到正常模式，仅传导很小的泄漏电流。
商品特性
- 具有电压回滞特性的齐纳二极管，可防护 ESD 冲击
- 高雪崩电压、低泄漏电流和低电容，避免信号衰减
- 与所有 5V 逻辑系列兼容
- 节省空间、低电感的 TSOC 表面贴装封装
- 阳极和阴极两端均集成 5Ω 隔离电阻
- 工业级温度范围
