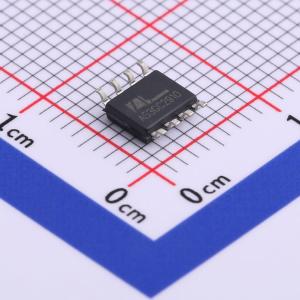

温馨提醒：图片仅供参考，商品以实物为准

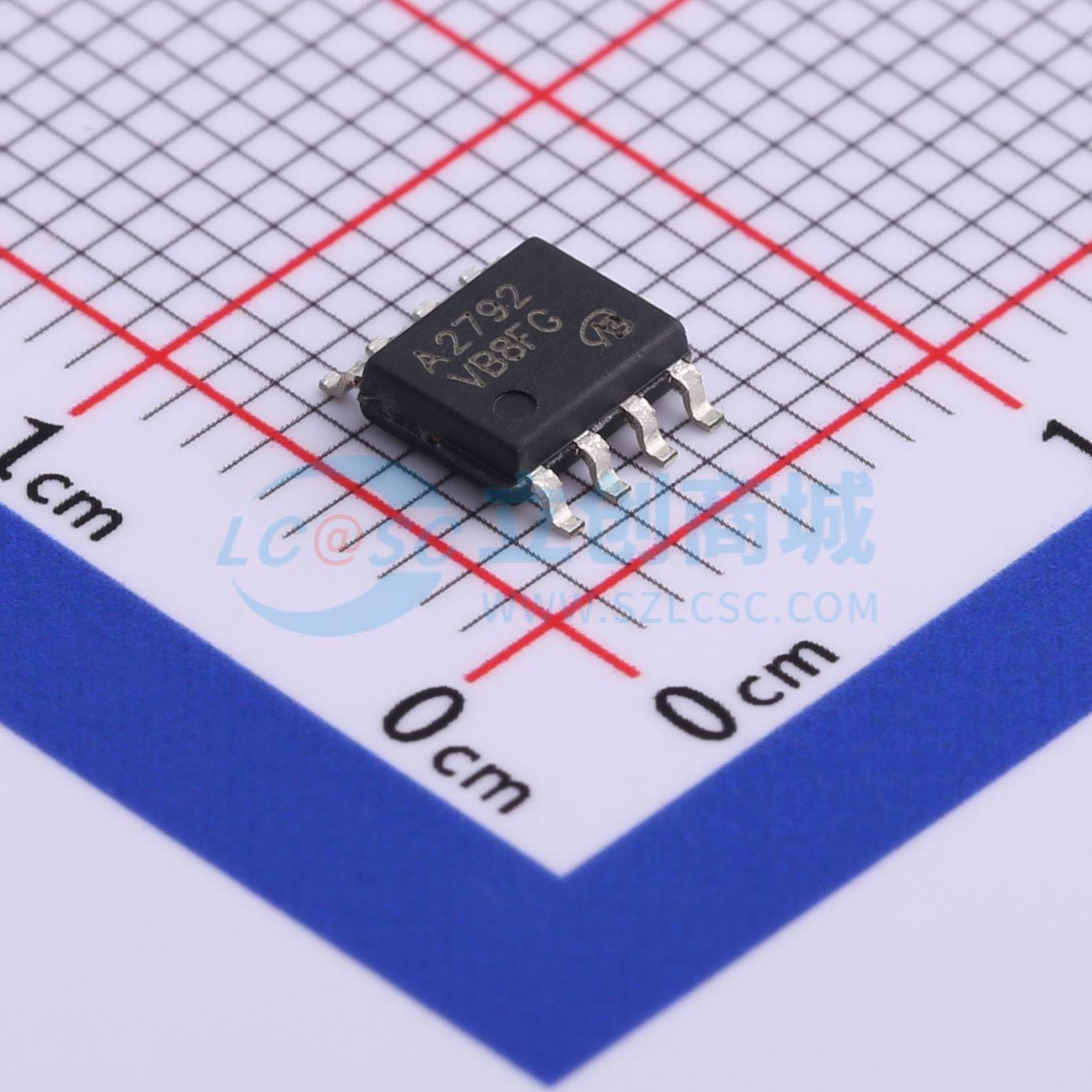

UPA2792GR-VB
1个N沟道+1个P沟道 耐压:30V 电流:11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款双N沟道和P沟道MOSFET，采用Trench技术，具有高性能和可靠性。该产品适用于各种电源和功率控制应用。SOP8；N+P—Channel沟道,±30V；11/-10.5A；RDS(ON)=11/21mΩ@VGS=10V,VGS=20V；Vth=1 / -0.9~2.2/-2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- UPA2792GR-VB
- 商品编号
- C879182
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 28mΩ@4.5V,9.5A | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13.3nC@10V | |
| 输入电容(Ciss) | 1.421nF；1.515nF | |
| 反向传输电容(Crss) | 254pF；25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 755pF；800pF |
商品特性
- 根据IEC 61249-2-21定义，无卤
- 沟槽功率MOSFET
- 100%进行Rg和UIS测试
- 符合RoHS指令2002/95/EC
应用领域
- 电机驱动
