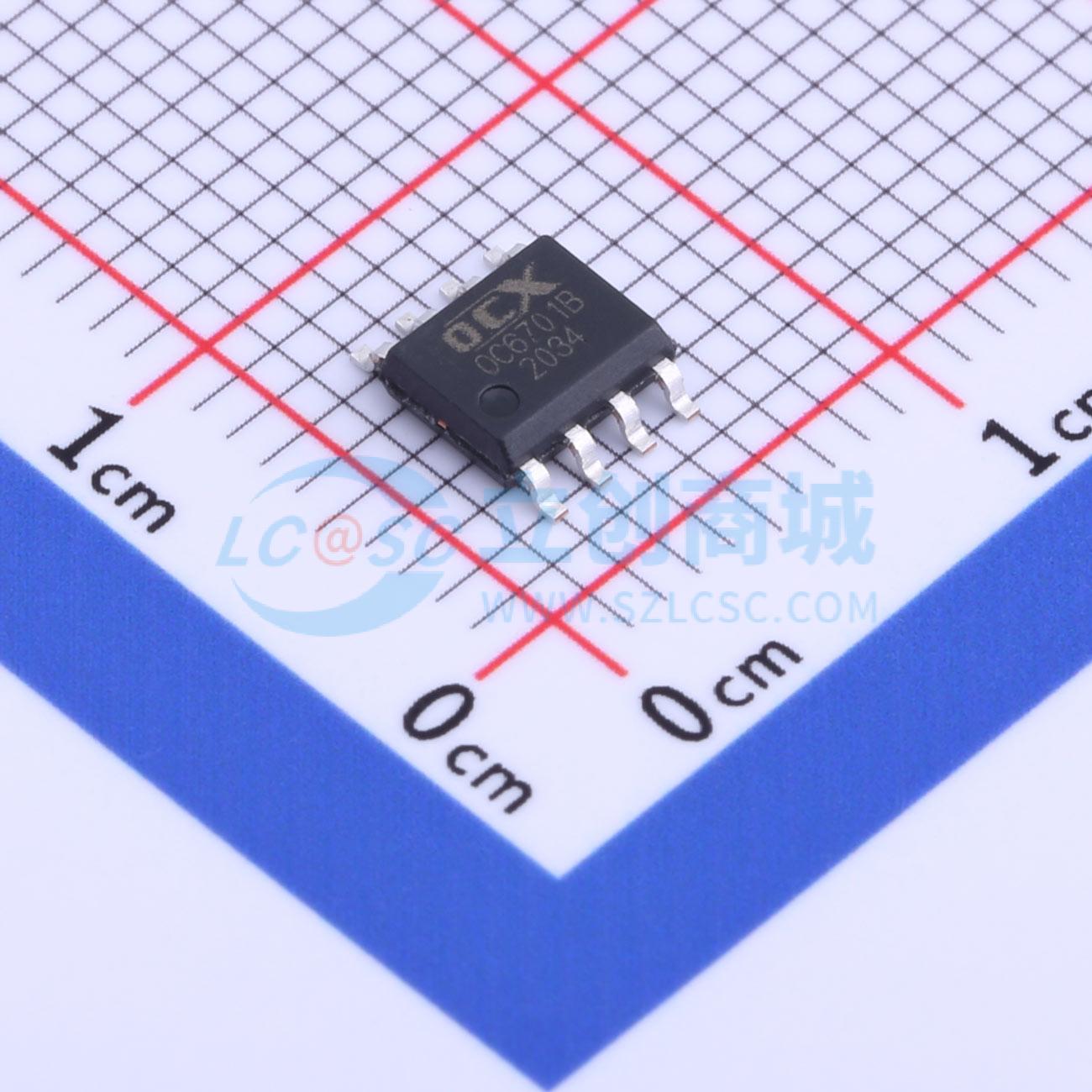

温馨提醒：图片仅供参考，商品以实物为准
OC6701B
升压型LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OC6701B是一款高效率、高精度的升压型大功率LED恒流驱动控制芯片。内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串恒流驱动。采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC6701B
- 商品编号
- C879356
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.6V~100V | |
| 开关频率 | 1kHz~1MHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
OC6701B是一款高效率、高精度的升压型大功率LED恒流驱动控制芯片。内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串恒流驱动。采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN端加PWM信号，还可以进行LED灯调光。内部集成了VDD稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。采用SOP8封装。
芯片内部由误差放大器、PWM比较器、电感峰值电流限流、固定关断时间控制电路、PWM逻辑、功率管驱动、基准等电路单元组成。通过FB管脚来采样LED输出电流，系统处于稳态时FB管脚电压VFB恒定在约250mV，通过CS管脚采样电感电流，实现峰值电流控制及过流保护功能。系统关断时间可通过连接到TOFF管脚的电容COFF来设置，通过设定关断时间可设置系统的工作频率。COMP管脚是误差放大器的输出端，可外接电阻、电容来实现频率补偿。内部集成了VDD稳压管，以及软启动和过温保护电路。
商品特性
- 宽输入电压范围：2.6V ~ 100V
- 高效率：可高达95%
- 最大工作频率：1MHz
- CS限流保护电压：250mV
- FB电流采样电压：250mV
- 芯片供电欠压保护：2.6V
- 关断时间可调
- 智能过温保护
- 软启动
- 内置VDD稳压管
应用领域
- LED灯杯
- 单节电池以上供电的LED灯串
- 平板显示LED背光
- 大功率LED照明
