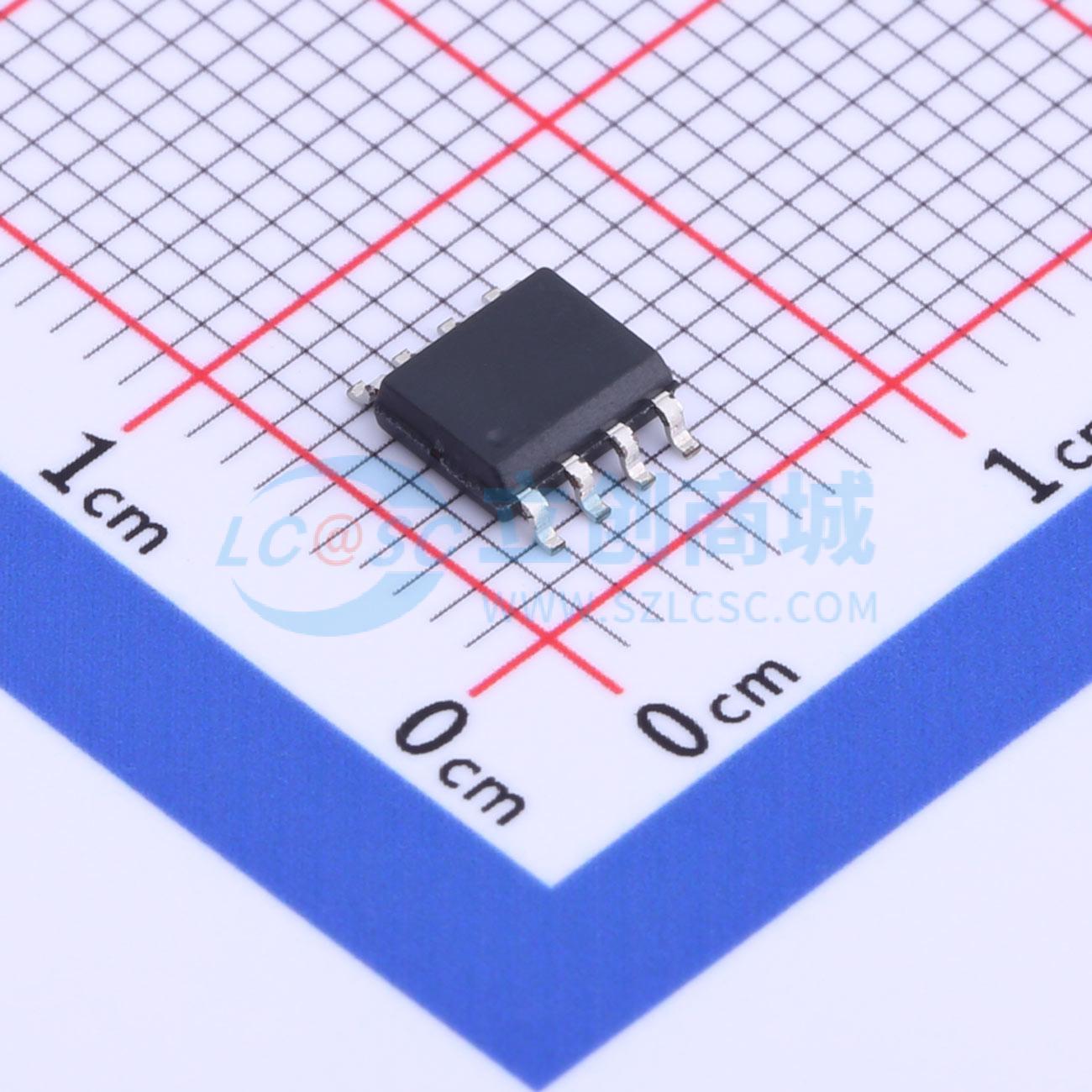

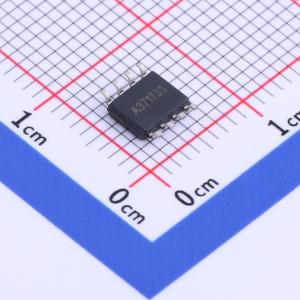

温馨提醒：图片仅供参考，商品以实物为准
OC9302
非隔离降压型LED驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OC9302是一款专用于LED非隔离降压型恒流驱动IC。芯片工作于电感电流临界连续模式，具有高的转换效率，并且由于采用浮地架构从而实现真正的恒流驱动，恒流精度达+/-3%。芯片无需辅助线圈供电，外围只需很少的元件就能达到优异的恒流输出。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC9302
- 商品编号
- C879370
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | 22kHz~85kHz | |
| 通道数 | 1 | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品特性
- OC9302是一款专用于LED非隔离降压型恒流驱动IC。芯片工作于电感电流临界连续模式，具有高的转换效率，并且由于采用浮地架构从而实现真正的恒流驱动，恒流精度达+/-3%
- 内部集成高压功率三极管，芯片无需辅助线圈供电，外围只需很少的元件就能达到优异的恒流输出
- 内部集成多种保护功能，包括过温保护，过压保护，短路保护，开路保护，逐周期限流保护，芯片供电欠压保护等
- 具有很低的启动电流，可在全电压交流输入范围内高效驱动LED
- 采用SOP8封装
- 内置高压功率管无需辅助线圈供电SOP8封装，输出电流达300mA
- 高效率高恒流精度：+/-3%电感电流临界连续模式
- 过温保护短路保护开路/过压保护
- 外围元件少
应用领域
- AC-DC LED驱动T8、球泡灯、多种LED照明应用领域
