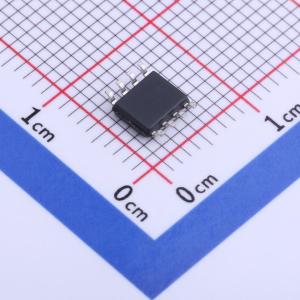

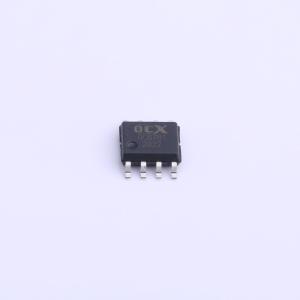

温馨提醒：图片仅供参考，商品以实物为准
OC6781
PWM升压型LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OC6781是一款高效率、高精度的升压型LED恒流驱动控制芯片。内置高精度误差放大器，振荡器，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串恒流驱动。采用固定频率的PWM控制方式，工作频率可通过外部电阻进行设置。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC6781
- 商品编号
- C879355
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V~36V | |
| 开关频率 | 120kHz~450kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
OC6781是一款高效率、高精度的升压型LED恒流驱动控制芯片。内置高精度误差放大器，振荡器，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串恒流驱动。采用固定频率的PWM控制方式，工作频率可通过外部电阻进行设置。内置频率补偿，无需外部补偿，应用设计简单并减少外围元件。内部集成了软启动、输出过压保护、逐周期限流保护以及过温保护电路，减少外围元件并提高系统可靠性。采用SOP8封装。
OC6781是一款升压型大功率LED恒流驱动控制IC，采用固定频率的PWM控制模式。芯片内部由误差放大器、PWM比较器、电感峰值电流限流、振荡器、PWM逻辑、功率管驱动、基准等电路单元组成。芯片通过VFB管脚来采样LED输出电流。系统处于稳态时VFB管脚电压VFB恒定在约250mV。芯片通过VCS管脚采样电感电流，用来限制最大输入电流，实现过流保护功能。系统工作频率可通过连接到ROSC管脚的电阻ROSC来设置。ROSC悬空时，系统的工作频率为500KHz。
商品特性
- 宽输入电压范围：5V ~ 36V
- 高效率：可高达96%
- 最大工作频率：450KHz
- VCS限流保护电压：250mV
- VFB电流采样电压：250mV
- 内置输出开路保护
- 工作频率可调
- 智能过温保护
- 软启动
应用领域
- LED灯杯
- 电池供电的LED灯串
- 平板显示LED背光
- 大功率LED照明
