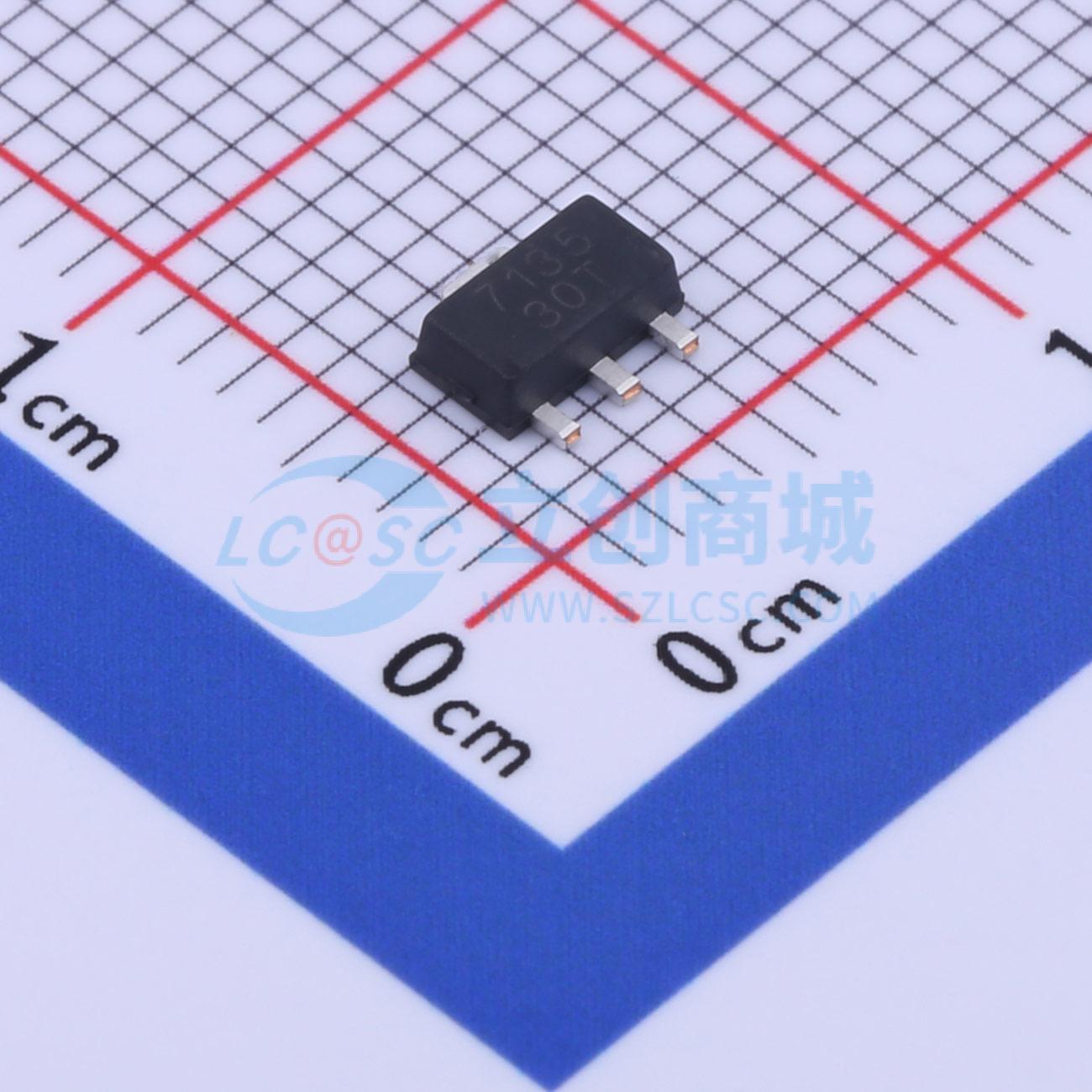

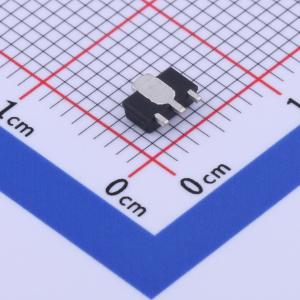

温馨提醒：图片仅供参考，商品以实物为准
OC7135E30
线性降压LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OC7135是一种低压差、线性降压、固定输出电流的LED恒流驱动器。除LED外，无需外接其它元器件即可构成一个恒流输出的LED驱动电路。内置过热保护功能，可有效保护芯片，避免结温超过120°C时因过热而造成损坏，还集成了LED短路保护功能，自带软启动功能。可提供多个规格的输出电流供选择，输出电流可以从100mA到380mA，步长为20mA，并可通过多芯片并联的方式扩展LED的电流驱动能力。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC7135E30
- 商品编号
- C879346
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品特性
- OC7135是一种低压差、线性降压、固定输出电流的LED恒流驱动器
- 除LED外，无需外接其它元器件即可构成一个恒流输出的LED驱动电路
- 内置过热保护功能，可有效保护芯片，避免结温超过120°C时因过热而造成损坏
- 集成了LED短路保护功能
- 自带软启动功能
- 可提供多个规格的输出电流供客户选择，输出电流可以从100mA到380mA，步长为20mA，并可通过多芯片并联的方式扩展LED的电流驱动能力
- 电源电压：2.7V~5.5V
- 输出电流：100mA到380mA
- 低压差：150mV@350mA
- 输出电流精度：优于±5%
- 过热保护阈值：120°C
- 短路保护
- 软启动
应用领域
- 线性LED照明驱动
- LED手电筒、LED台灯、LED矿灯、LED指示灯等
