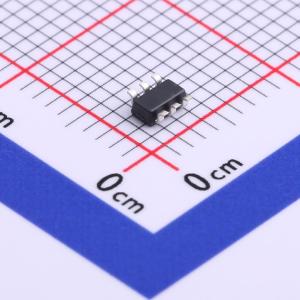

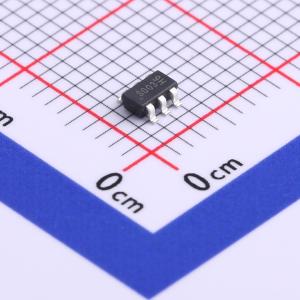

温馨提醒：图片仅供参考，商品以实物为准
ZXGD3003E6TA
采用SOT26封装的40V、5A栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速、非反相单栅极驱动器，用于开关MOSFET或IGBT。 可向栅极传输高达5A的峰值源/灌电流，以有效对电容性栅极负载进行充电和放电。 确保MOSFET快速开关，以最大限度减少高电流开关应用中的功率损耗和失真。 通常只需来自控制器的10mA输入，即可向低栅极阻抗驱动1.5A电流。应用：功率MOSFET和IGBT的栅极驱动: -AC-DC电源（SMPS）。 -DC-DC转换器
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXGD3003E6TA
- 商品编号
- C90743
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 8.9ns | |
| 下降时间(tf) | 8.9ns | |
| 传播延迟 tpLH | 1.8ns | |
| 传播延迟 tpHL | 1.7ns | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 静态电流(Iq) | 20nA |
应用领域
- 驱动电源MOSFET和IGBT在：
- 交流-直流电源供应器（SMPS）
- 直流-直流转换器
- 直流-交流逆变器（例如太阳能）
- 1，2和3相电机控制电路
- 放大器输出级
