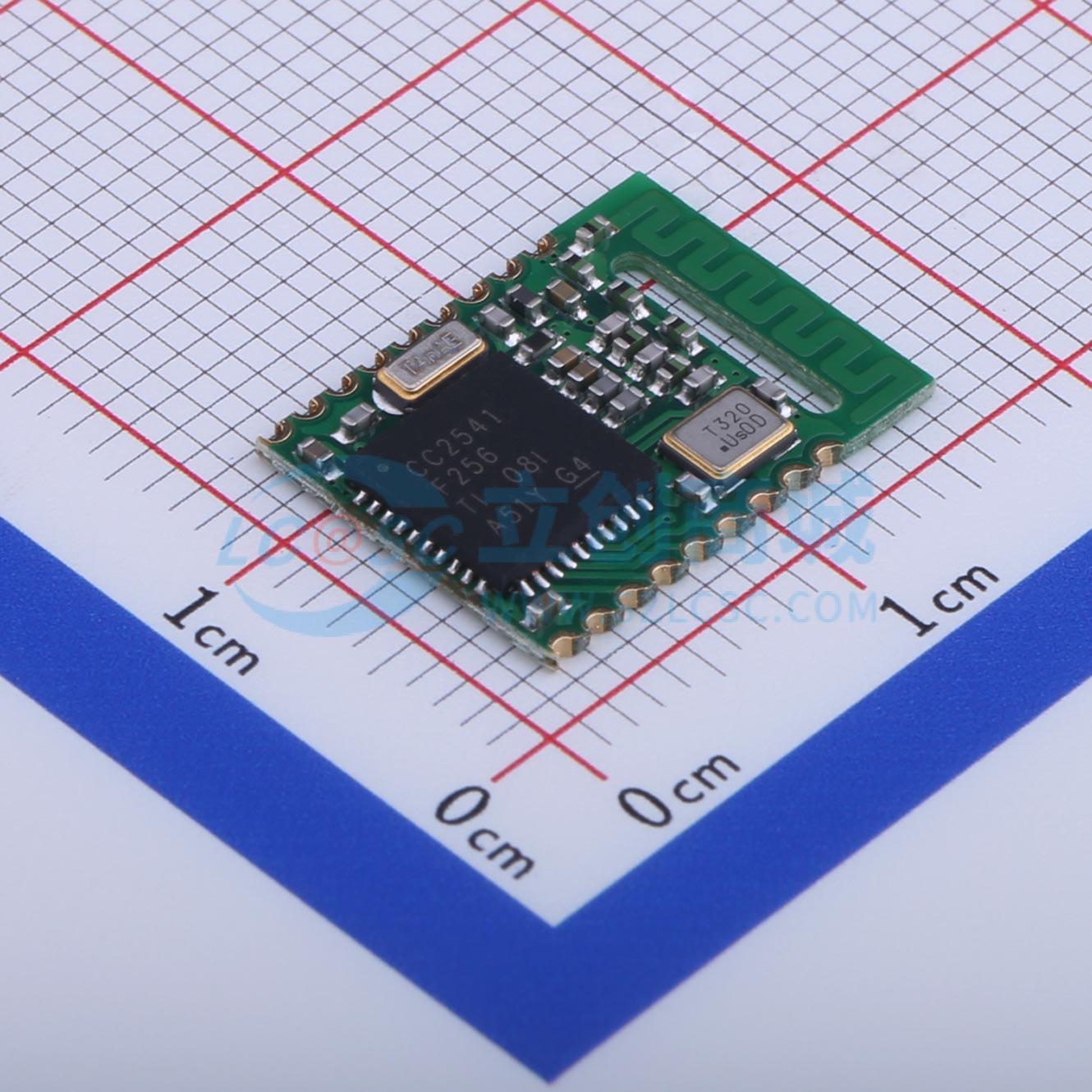

CC2541

模块可以工作在桥接模式(透传模式)和直驱模式。模块启动后会自动进行广播，已打开特定APP的手机会对其进行扫描和对接，成功之后便可以通过BLE协议对其进行监控。 桥接模式下，用户CPU可以通过模块的通用串口和移动设备进行双向通讯，用户也可以通过特定的串口AT指令，对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过APP对模块进行写操作，写入的数据将通过串口发送给用户的CPU。模块收到来自用户CPU串口的数据包后，将自动转发给移动设备。此模式下的开发，用户必须负责主CPU的代码设计，以及智能移动设备端APP代码设计。 直驱模式下，用户对模块进行简单外围扩展，APP通过BLE协议直接对模块进行驱动，完成智能移动设备对模块的监管和控制。此模式下的软件开发，用户只须负责智能移动设备端APP代码设计。

• 使用简单，无需任何蓝牙协议栈应用经验
• 用户接口使用通用串口设计，全双工双向通讯，最低波特率支持4800bps
• 同时支持桥接模式(串口透传)，或者直接驱动模式(无需额外CPU)
• 默认20ms连接间隔，连接快速
• 支持AT指令软件复位模块，获取MAC地址
• 支持AT指令调整蓝牙连接间隔，控制不同的转发速率（动态功耗调整）
• 支持AT指令调整发射功率，修改广播间隔，自定义广播数据，自定义设备识别码，设定数据延时(用户CPU串口接收准备时间)，修改串口波特率，修改模块名，均会掉电保存
• 串口数据包长度，可以是200byte以下(含200)的任意长度（大包自动分发）
• 高速透传转发，最快可达4K/S，可稳定工作在2.5K - 2.8K（IO5,IO6）
• 支持移动设备APP修改模块名称，掉电保存，修改串口波特率，产品识别码，自定义广播内容，广播周期，均掉电保存
• 支持移动设备APP对模块进行远程复位，设置发射功率
• 支持移动设备APP调节蓝牙连接间隔，掉电不保存（动态功耗调整）
• 包括调试口在内的全IO外扩
• 支持连接状态，广播状态提示脚/普通IO灵活配置
• 6个双向可编程IO，外部中断引发输入检测，全低功耗运行（触发报警，照明控制，遥控玩具等各种输入输出开关量应用）
• 2个可编程定时单次/循环翻转输出口（智能预约定时应用）
• 两路ADC输入(14bit)，使能/禁止，采样周期自由配置（测温湿度，光度等应用）
• 四路可编程PWM(120Hz)输出（调光，调速等应用）
• 模块端RSSI连续采集，可读可自动通知APP，使能/禁止，采集频度自由设定（寻物防丢报警应用）
• 支持模块电量提示，电量读取，可自动上报（设备电量提醒）
• 支持防劫持密码设置，修改和恢复，防止第三方恶意连接。也可不使用。独立的密码操作结果通知，方便APP编程
• 支持单脚位下地(长按)5s恢复出厂设置，APP远程恢复出厂设置
• 支持PWM输出初始化状态自定义(全高，全低，掉电前PWM输出状态值)
• 支持PWM频率自定义（61.036Hz <= f <= 8kHz，默认120Hz）
• 广播内容提示模块实时系统状态，包括电池电量，自定义设备识别码，四路PWM当前输出值或两路ADC的采集值，当前IO状态等（适合广播应用方案）
• 两路电平脉宽计数，0～0xFFFFFFFFms(约49.7天)
• 支持内部RTC实时时钟，APP端可随时同步校准
• 支持6路IO和四路PWM的定时控制，默认不开启此功能
• 四路PWM支持渐变模式（适合调光效果控制）
• 支持IO配置和输出状态保存功能，可自定义默认的初始化状态
• 支持浅恢复和深度恢复模式，灵活恢复用户数据，而保留产品必须配置
• 支持从TX串口获取蓝牙连接状态（连接，正常断线和超时断线）字串提示
• 支持低电平使能模式和脉宽使能模式，支持远程关机
• 脉冲使能模式下支持30秒无连接自动关机
• 脉冲使能模式下支持方波报警提示连接超时(断线)
• 极低功耗的待机模式，CC2540芯片官方数据睡眠电流0.4uA
