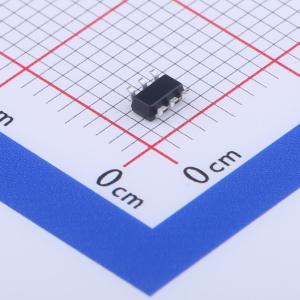

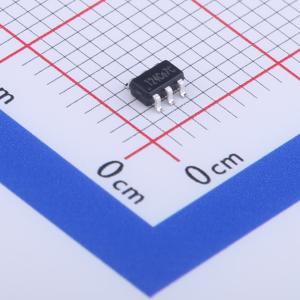

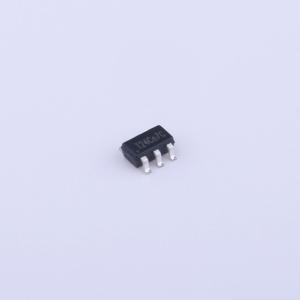

TMI9130C
USB专用充电端口控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持USB DCP短接D+和D-线，符合USB电池充电规范修订版1.2 (BC1.2)。支持中国通信行业标准YD/T 1591-2009短接模式。双USB端口控制器。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI9130C
- 商品编号
- C842663
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - | |
| USB协议版本 | BC 1.2 |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 2 | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
支持根据USB电池充电规范修订版1.2（BC1.2）将USB DCP的D+线与D-线短接 支持根据中国通信行业标准YD/T 1591 - 2009的短路模式（将D+线与D-线短接） 支持USB DCP在D+线和D-线均施加2.7V电压 支持USB DCP在D+线和D-线均施加1.2V电压 为所连接的设备自动切换D+线和D-线的连接 单USB端口控制器（TMI9130D） 双USB端口控制器（TMI9130C） 工作范围：4.5V至5.5V 采用SOT23 - 6封装
TMI9130C和TMI9130D器件是USB专用充电端口（DCP）控制器。自动检测功能可监控USB数据线电压，并在以下专用充电方案中，自动在数据线上提供正确的电气信号，为兼容设备充电：
- 分压3 DCP，要求分别在D+线和D-线施加2.7V和2.7V电压（TMI9130C、TMI9130D）
- BC1.2 DCP，要求将D+线与D-线短接
- 中国电信标准YD/T 1591 - 2009短路模式，要求将D+线与D-线短接
- D+线和D-线均为1.2V
应用领域
- 车载USB电源充电器
- 带USB端口的AC - DC适配器
- 其他USB充电器
