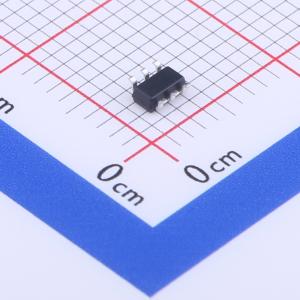

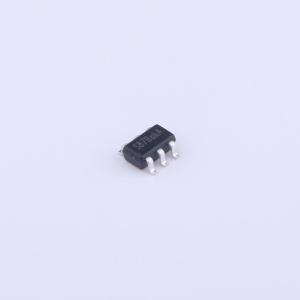

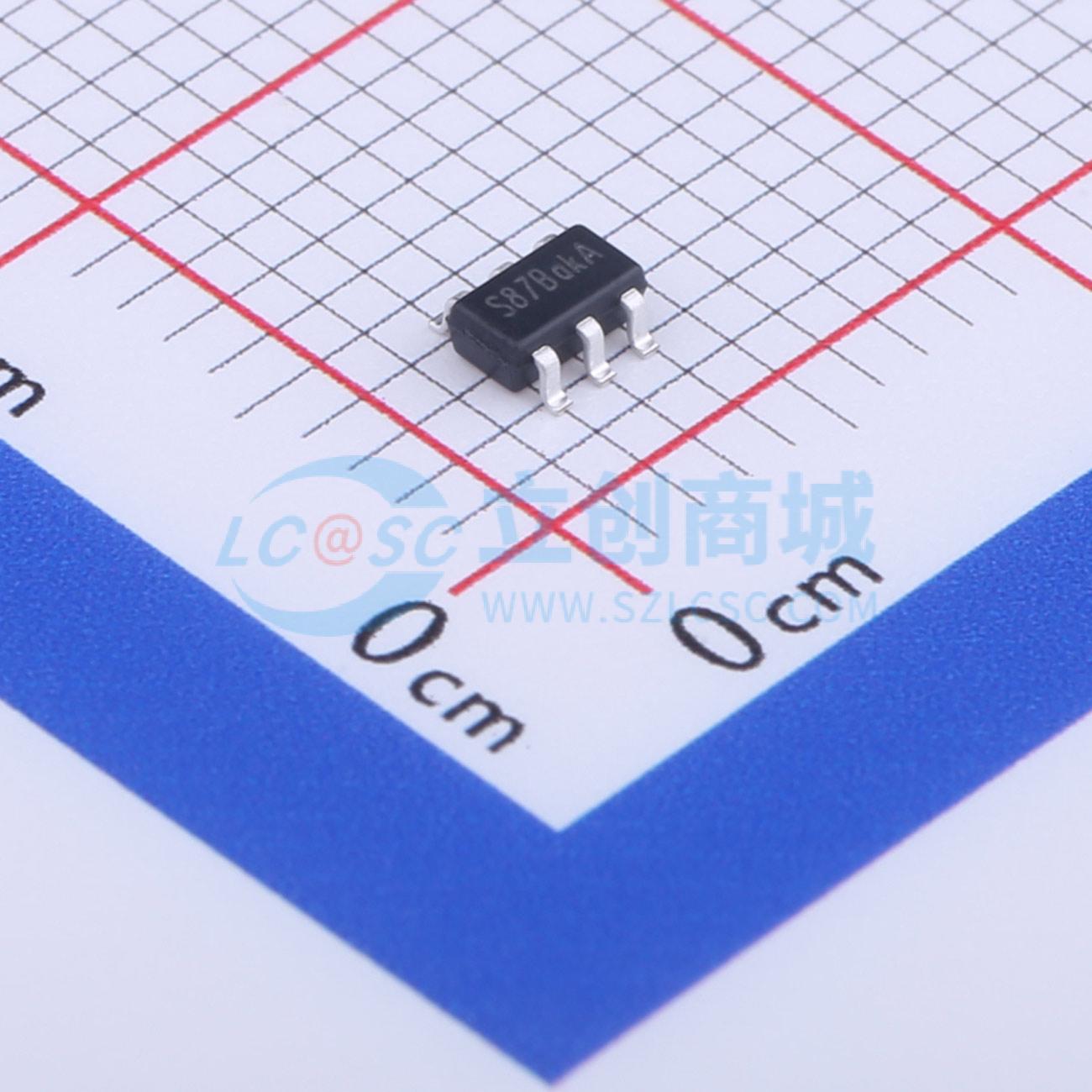

温馨提醒：图片仅供参考，商品以实物为准
STI9287
30V输出、1MHz高效升压型LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款升压转换器，用于从单节锂离子电池驱动多达7个串联白光LED。采用电流模式、固定频率架构来调节LED电流，该电流通过外部电流检测电阻测量。其在EN/PWM拉高时具有低202mV反馈电压，可降低功率损耗并提高效率。具备欠压锁定、限流和热过载保护功能，可防止输出过载时损坏。优化的工作频率可满足小LC滤波器值和低工作电流的要求，同时具备高效率。内部软启动功能可减少浪涌电流。小封装类型为节省PCB空间和降低总BOM成本提供了最佳解决方案。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- STI9287
- 商品编号
- C842664
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~7V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
一款升压转换器，专为单节锂离子电池驱动多达7个串联白光LED而设计。采用电流模式、固定频率架构来调节LED电流，该电流通过外部电流检测电阻进行测量。其在EN/PWM拉高时低至202mV的反馈电压可降低功耗并提高效率。具备欠压锁定、限流和热过载保护功能，可防止输出过载时器件损坏。优化的工作频率能够满足小值LC滤波器和低工作电流、高效率的要求。内部软启动功能可降低浪涌电流。微型封装类型为节省PCB空间和降低总体BOM成本提供了最佳解决方案。
商品特性
- 输出电压高达30V
- 输入电压范围：2.5V至7V
- 高效率：高达90%
- 1.0MHz恒定频率工作
- 集成功率MOSFET
- 可驱动多达7个串联白光LED
- EN/PWM拉高时VFB电压为202mV
- 软启动/调光，PWM频率范围宽
- 欠压锁定、热关断
- 内部限流
- 过压保护
- 小型LC滤波元件
- 减少外部元件数量
- 关断电流小于1μA
- SOT23-6封装
应用领域
- 相机闪光灯白光LED
- 手机、智能手机LED背光源
- PDA LED背光源
- 数码相机
- 摄像机
