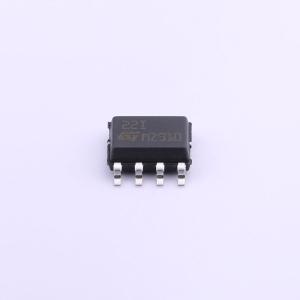

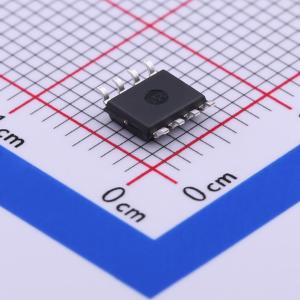

温馨提醒：图片仅供参考，商品以实物为准
TSH22IDT
高增益带宽积双极性运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TSH22 是一款双极型双运算放大器，可在 3V 至 30V 的单电源下工作，性能出色：具有中等速度（25MHz）、单位增益稳定性和低噪声。因此，TSH22 是标准双运算放大器的升级版替代品。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSH22IDT
- 商品编号
- C87720
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 25MHz | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 15V/us | |
| 输入偏置电流(Ib) | 650nA | |
| 输入失调电流(Ios) | 65nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 14nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 2.15mA | |
| 输出电流 | 37mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | -1.5V~15V | |
| 功能特性 | 内置补偿 |
商品概述
TSH22是一款双极性运算放大器，支持3V至30V单电源工作，性能良好：中等速度（25MHz）、单位增益稳定且噪声低。它是标准双运算放大器的增强型替代品，同时支持双电源工作，范围为±1.5V至±15V。封装类型包括N DIP8（塑料封装）和D SO8（塑料微封装）。
商品特性
- 高增益带宽积：25MHz
- 高转换速率：15V/μs
- 支持单电源或双电源工作：3V至30V（±1.5V至±15V）
- 低电压噪声：14nV√Hz
- 无相移
- ESD耐受性：2kV
- 抗闩锁
- 本规格包含SPICE宏模型
