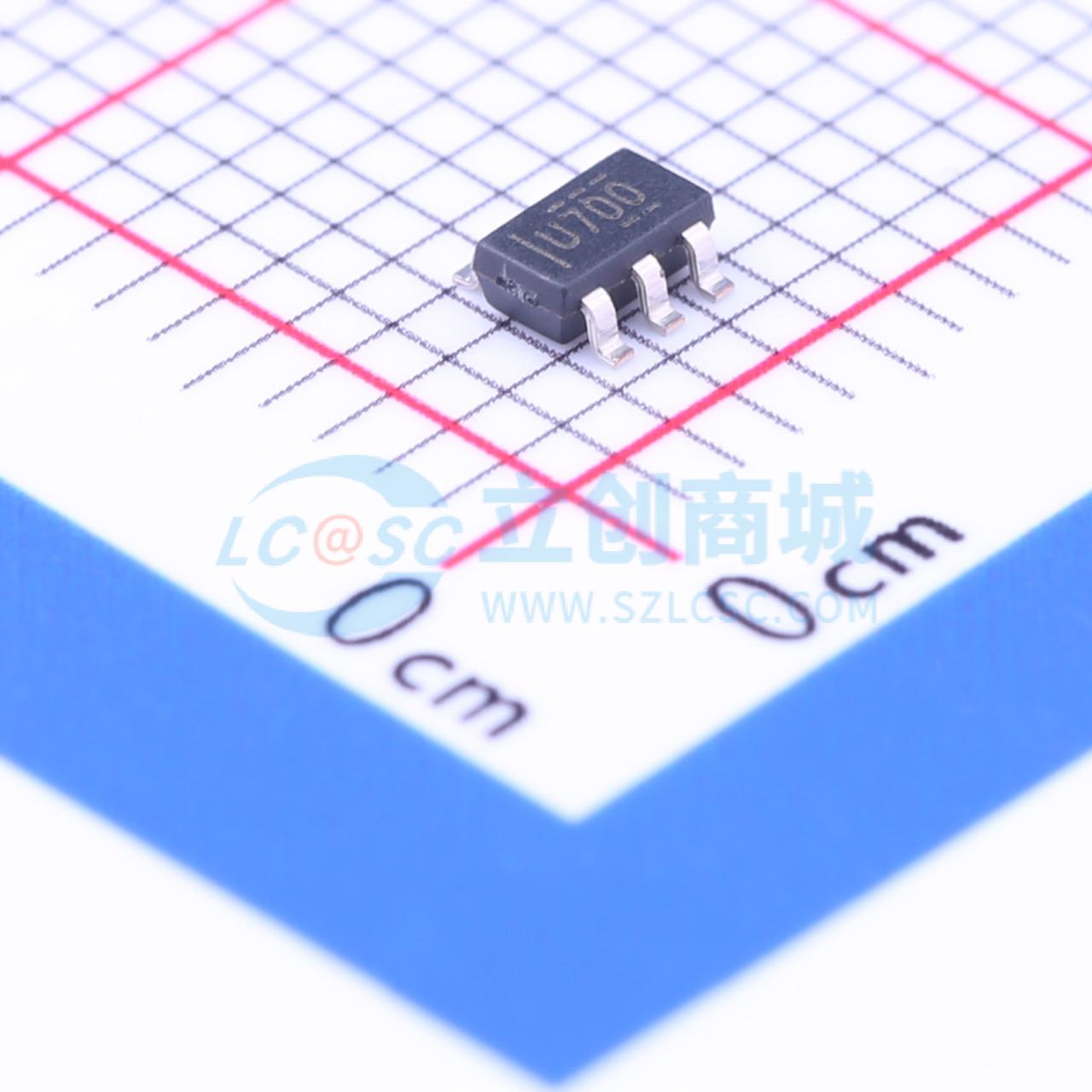

UCC28700DBVR

UCC28700系列反激式电源控制器无需使用光耦合器即可实现恒压（CV）和恒流（CC）输出调节。这些器件处理来自初级功率开关和辅助反激绕组的信息，以精确控制输出电压和电流。低启动电流、动态控制的工作状态和定制的调制曲线支持极低的待机功耗，同时不牺牲启动时间或输出瞬态响应。 UCC28700系列的控制算法使工作效率能够达到或超过适用标准。输出驱动器与MOSFET功率开关接口。采用谷底开关的不连续导通模式（DCM）可降低开关损耗。开关频率和初级电流峰值幅度的调制（FM和AM）可在整个负载和线路范围内保持较高的转换效率。 这些控制器的最大开关频率为130 kHz，并始终保持对变压器初级电流峰值的控制。保护功能有助于控制初级和次级元件的应力。UCC28700允许对电缆补偿水平进行编程。UCC28701、UCC28702和UCC28703器件允许使用负温度系数（NTC）电阻进行远程温度感应，同时提供固定的电缆补偿水平。

• 空载功耗<30 mW，符合五星级评级标准
• 初级侧调节（PSR），无需光耦合器
• 电压和电流调节精度为±5%
• 最大开关频率130 kHz，可实现高功率密度充电器设计
• 准谐振谷底开关操作，实现最高整体效率
• 正在申请专利的频率抖动方案，便于满足EMI要求
• 宽VDD范围，允许使用小偏置电容
• 用于MOSFET的钳位栅极驱动输出
• 保护功能：过压、欠压和过流保护
• 可编程电缆补偿（仅UCC28700）
• NTC电阻接口（仅UCC28701、UCC28702和UCC28703），具备固定电缆补偿选项
• SOT - 23封装

• 符合USB标准的消费电子设备（手机、平板电脑和相机）适配器和充电器
• 交流和直流电源
