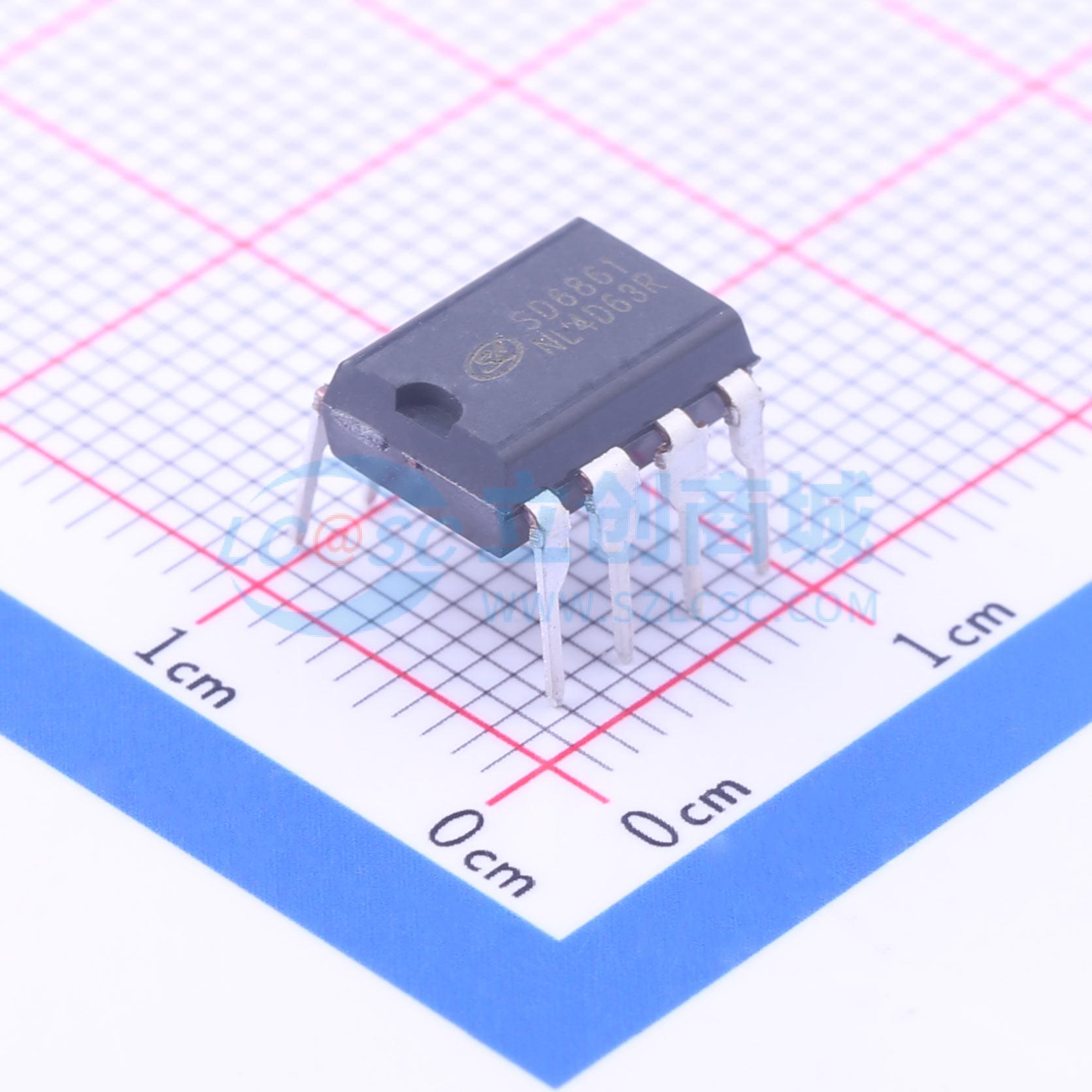

温馨提醒：图片仅供参考，商品以实物为准
SD6861
电流模式PWM+PFM控制器，适用于开关电源，具备低待机功耗和低启动电流
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SD6861
- 商品编号
- C87751
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 25kHz~67kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 6.3W | |
| 最大占空比 | 77% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式；正激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -25℃~+85℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
SD686X是一款用于开关电源（SMPS）的电流模式PWM+PFM控制器，内置高压MOSFET，具有低待机功耗和低电源开关启动电流。在待机模式下，电路进入间歇模式以降低待机功耗。开关频率为25~67KHz，采用频率抖动技术以降低电磁干扰（EMI）。 内置峰值电流补偿电路，即使交流输入电压不同，也能使限制峰值电流保持稳定。可通过电阻调节限制输出功率。上电期间的最大峰值电流补偿可降低变压器压力，避免饱和，上电后峰值电流补偿会降低以实现平衡。 它集成了多种保护功能，如欠压锁定、过压保护、过载保护、前沿消隐、初级绕组过流保护和热关断。若发生保护动作，电路将自动重启直至恢复正常。
商品特性
- 符合能源之星2.0标准
- 更低的启动电流（3μA）
- 多种开关频率随负载变化，以实现更高效率
- 频率抖动技术，降低EMI
- 过压、初级绕组过流、过载和过温保护
- 可调节限制输出功率
- 欠压锁定
- 内置高压MOSFET
- 自动重启模式
- 峰值电流补偿
- 初始化时的最大峰值电流补偿，实现软启动功能
- 间歇模式
- 逐周期电流限制
应用领域
- 开关电源（SMPS）
