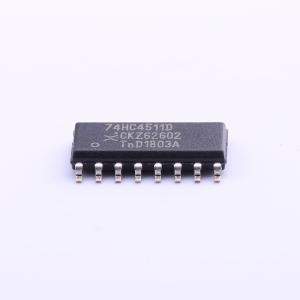

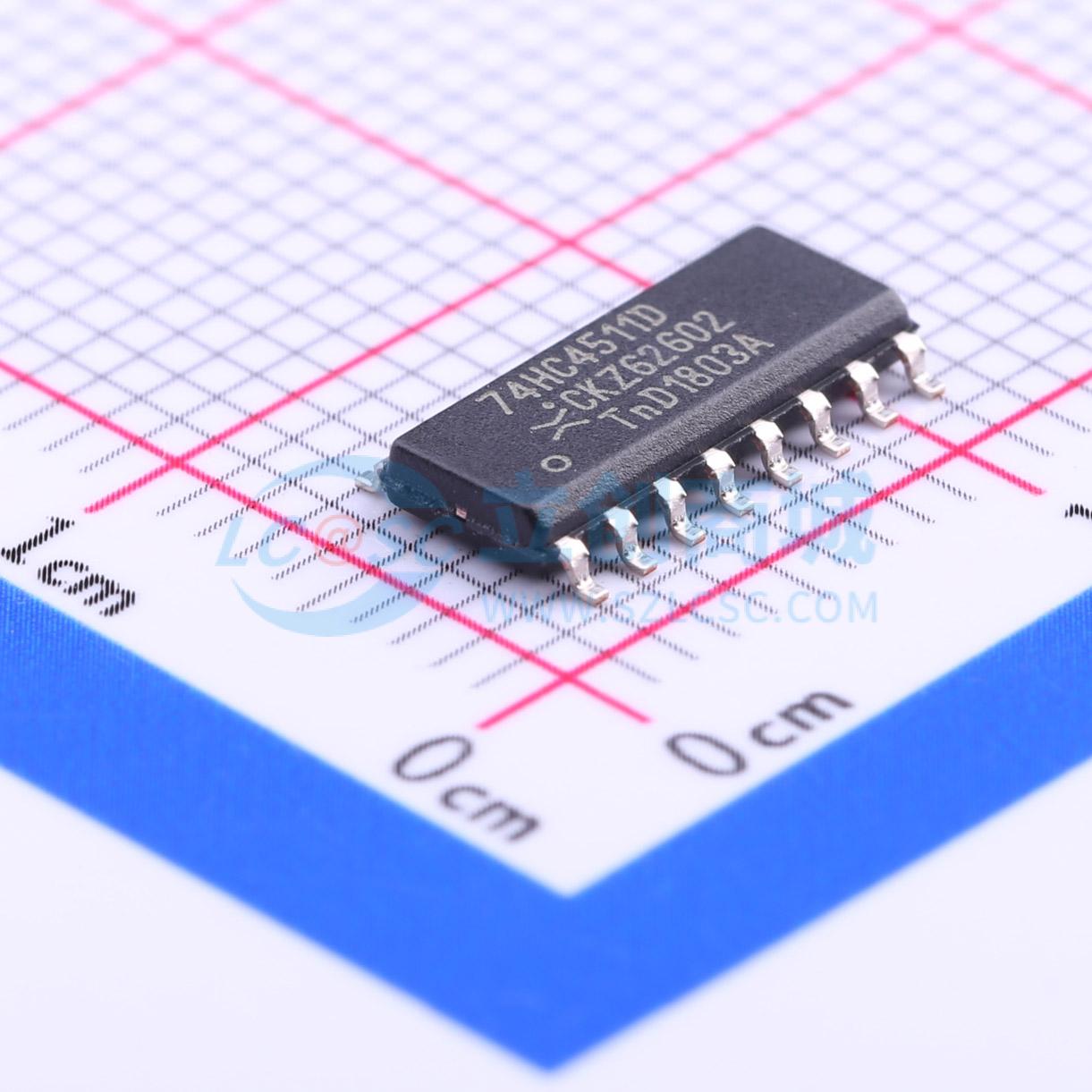

74HC4511D,653
BCD到七段锁存器/解码器/驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC4511; 74HCT4511 是一种 BCD 到七段锁存器/解码器/驱动器，具有四个地址输入（A、B、C、D），一个锁存使能输入（LE），一个波纹消隐输入（BI），一个灯测试输入（LT）和七个段输出（a 至 g）。当 LE 为低电平时，段输出（a 至 g）的状态由 A 至 D 上的数据决定。当 LE 变为高电平时，A 至 D 上的最后数据被存储在锁存器中，段输出保持稳定。当 LT 为低电平时，所有段输出均为高电平，与其他所有输入条件无关。当 LT 为高电平时，BI 为低电平会迫使所有段输出变为低电平。输入 LT 和 BI 不影响锁存电路。输入包括箝位二极管。这使得可以使用限流电阻将输入接口连接到超过 Vcc 的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC4511D,653
- 商品编号
- C87661
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 工作电压 | 2V~6V | |
| 灌电流(IOL) | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 10mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 60ns@4.5V,50pF | |
| 静态电流(Iq) | 8uA |
商品概述
74HC4511; 74HCT4511 是一种 BCD 到七段锁存器/解码器/驱动器，具有四个地址输入（A、B、C、D），一个锁存使能输入（LE），一个波纹消隐输入（BI），一个灯测试输入（LT）和七个段输出（a 至 g）。当 LE 为低电平时，段输出（a 至 g）的状态由 A 至 D 上的数据决定。当 LE 变为高电平时，A 至 D 上的最后数据被存储在锁存器中，段输出保持稳定。当 LT 为低电平时，所有段输出均为高电平，与其他所有输入条件无关。当 LT 为高电平时，BI 为低电平会迫使所有段输出变为低电平。输入 LT 和 BI 不影响锁存电路。输入包括箝位二极管。这使得可以使用限流电阻将输入接口连接到超过 Vcc 的电压。
商品特性
- 符合JEDEC标准7A
- 宽电源电压范围，从2.0 V到6.0 V
- CMOS低功耗
- 高抗噪性
- 输入电平：
- 对于74HC4511：CMOS电平
- 对于74HCT4511：TTL电平
- BCD输入的锁存存储
- 消隐输入
- 灯测试输入
- 驱动共阴极LED显示器
- 每个输出保证10 mA驱动能力
- 锁存性能超过JESD 78 Class II Level B规定的100 mA
- ESD保护：
- HBM: ANSI/ESDA/JEDEC JS-001 class 2 超过2000 V
- CDM: ANSI/ESDA/JEDEC JS-002 class C3 超过1000 V
- 工作温度范围为-40 °C至+85 °C和-40 °C至+125 °C
