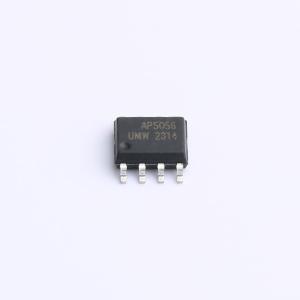

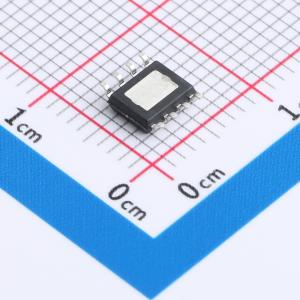

温馨提醒：图片仅供参考，商品以实物为准

AP5056HSPER(UMW)

AP5056HSPER

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 电池管理
品牌名称: UMW(友台半导体)
商品型号: AP5056HSPER(UMW)
商品编号: C7588047
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.20144克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	180uA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电

商品概述

AP5056H是一款完整的单芯片锂离子电池恒流/恒压线性电源管理芯片。其MSOP - 8/SOP - 8封装和极少的外围元件非常适合便携式产品，并且AP5056H是专门为USB电源规格设计的。基于内部MOSFET结构，无需外部感测电阻和隔离二极管。当外部环境温度过高或在高功率下工作时，热反馈可以调节充电电流以降低芯片温度。充电电压固定在4.2V，充电电流可以通过外部电阻设置。当充电电流在达到最终浮充电压后降至设定值的1/10时，AP5056H将自动终止充电周期。当输入端（适配器或USB电源）拔下时，AP5056H自动进入低电流状态，电池漏电流将降至0.5μA以下。AP5056H还可以设置为关机状态，将电源电流降至180μA。其他特性包括：电池温度监测、欠压锁定、自动充电以及两个状态引脚用于显示充电和充电终止状态。

商品特性

输入电压高达30V
输入过压保护典型值：6.5V
可编程充电电流高达1000mA
无需外部MOSFET、感测电阻和隔离二极管
恒流/恒压运行，具有热调节功能，可在无过热风险的情况下最大化充电速率
直接通过USB接口管理单节锂离子电池的充电
预设充电电压为4.2V

应用领域

手机、个人数字助理、MP3/MP4播放器
充电座和支架
蓝牙、GPS应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~20V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
